Thermistor(써미스터) 여러개 아두이노 우노에 연결하여 LCD에 띠우기



- 써미스터란, 써미스터 하나 연결

- 써미스터 여러개 아두이노 연결

- 써미스터 여러개 값 LCD display에 나타내기





 써미스터란, 써미스터 하나 연결



써미스터에 대한 간단한 원리에 대한 포스팅입니다.

2020/09/10 - [정리, 공부해요/전기, 전자, 통신] - 써미스터 (Thermistor=Thermal resistor) - 사용온도, B value

써미스터 (Thermistor=Thermal resistor) - 사용온도, B value

써미스터 하나를 연결하는 방법, 연결하는데 알아두어야 할, 코드에 녹아있는 원리와 법칙에 대한 설명을 포스팅 해뒀습니다. 참고하시길 바랍니다!

2020/10/08 - [정리, 공부해요/아두이노] - Thermistor - arduino uno (써미스터 with 아두이노) - 온도 측정, 어떻게 할까

Thermistor - arduino uno (써미스터 with 아두이노) - 온도 측정, 어떻게 할까



 써미스터 여러개 아두이노 연결



위에서 하나의 연결이 되었고,

써미스터의 코드가 왜 저런식으로 되는지만 이해하셨다면

여러개 연결은 그저 코드를 그 갯수에 맞게 늘려서 적어주고

변수 더 넣어주고

회로 연결해주고 그게 다 입니다.





int Thermistor0 = 0;
int Thermistor1 = 1;
int Thermistor2 = 2;
int V0, V1, V2;

// Static resistor or RT termistor resistance?
float SR = 10000;
float logR0, R0, T0, logR1, R1, T1, logR2, R2, T2;

// ABC constant
float c1 = 1.028525291852400E-03 , c2 = 2.392327985577990E-04 , c3 = 1.562478971912460E-07;

void setup() {

  Serial.begin(9600);
}

void loop() {

  // preparing the varialbes to calculate the temperature from volatage which get from thermistor
  V0 = analogRead(Thermistor0);
  V1 = analogRead(Thermistor1);
  V2 = analogRead(Thermistor2);
  R0 = SR * ((float)V0 / (1023.0-(float)V0));
  R1 = SR * ((float)V1 / (1023.0-(float)V1));
  R2 = SR * ((float)V2 / (1023.0-(float)V2));
  logR0 = log(R0);
  logR1 = log(R1);
  logR2 = log(R2);

  // calculate the temperature from resistance which get from above
  T0 = (1.0 / (c1 + c2*logR0 + c3*logR0*logR0*logR0));
  T0 = T0 - 273.15; // C --> K
  //T0 = (T0 * 9.0) / 5.0 + 32.0; // C --> F
  T1 = (1.0 / (c1 + c2*logR1 + c3*logR1*logR1*logR1));
  T1 = T1 - 273.15; // C --> K
  //T1 = (T1 * 9.0) / 5.0 + 32.0; // C --> F
  T2 = (1.0 / (c1 + c2*logR2 + c3*logR2*logR2*logR2));
  T2 = T2 - 273.15; // C --> K
  //T2 = (T2 * 9.0) / 5.0 + 32.0; // C --> F

  Serial.println("Temperature: ");
  Serial.print(T0);
  Serial.print("/");
  Serial.print(T1);
  Serial.print("/");
  Serial.print(T2);
  Serial.println(" C");

  delay(500);
}

기준 저항, ABC 상수, 읽은 전압으로 부터 저항 계산 및 필요 회로, 저항값에서 온도값 계산에 관해서는

위의 두 번째 포스팅에 자세히 정리해두었습니다 :)

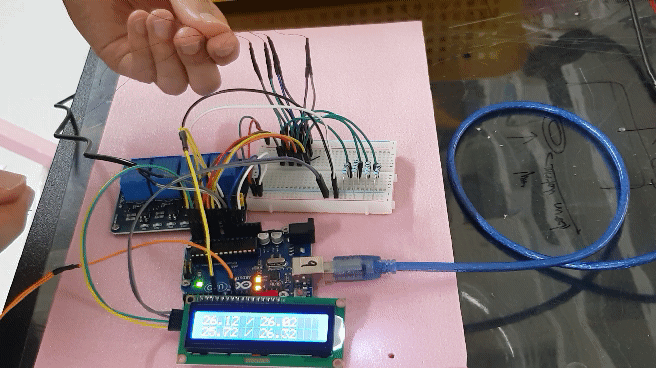

 써미스터 여러개 값 LCD display에 나타내기



우선, 저는 16x2 LCD display를 사용했고,

기본 LCD가 아닌 I2C로 사용편의성이 좋게 나온 제품을 사용했습니다.

LCD 관련 회로연결, 편한 코딩을 위한 라이브러리 다운로드 및 활용은 아래 포스팅을 참고 해주시길 바랍니다 :)

2020/10/06 - [정리, 공부해요/아두이노] - LCD display, 아두이노 우노, 기본연결/I2C/가변저항의 필요. 회로&코드

LCD display, 아두이노 우노, 기본연결/I2C/가변저항의 필요. 회로&코드



#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);

int Thermistor0 = 0;
int Thermistor1 = 1;
int Thermistor2 = 2;
int V0, V1, V2;

// Static resistor or RT termistor resistance?
float SR = 10000;
float logR0, R0, T0, logR1, R1, T1, logR2, R2, T2;

// ABC constant
float c1 = 1.028525291852400E-03 , c2 = 2.392327985577990E-04 , c3 = 1.562478971912460E-07;

void setup() {
  #ifndef ESP8266
    while (!Serial);     // will pause Zero, Leonardo, etc until serial console opens
  #endif
  Serial.begin(9600);
  lcd.init();
  lcd.backlight();
  lcd.setCursor(0,0);

}

void loop() {

  // preparing the varialbes to calculate the temperature from volatage which get from thermistor
  V0 = analogRead(Thermistor0);
  V1 = analogRead(Thermistor1);
  V2 = analogRead(Thermistor2);
  R0 = SR * ((float)V0 / (1023.0-(float)V0));
  R1 = SR * ((float)V1 / (1023.0-(float)V1));
  R2 = SR * ((float)V2 / (1023.0-(float)V2));
  logR0 = log(R0);
  logR1 = log(R1);
  logR2 = log(R2);

  // calculate the temperature from resistance which get from above
  T0 = (1.0 / (c1 + c2*logR0 + c3*logR0*logR0*logR0));
  T0 = T0 - 273.15; // C --> K
  //T0 = (T0 * 9.0) / 5.0 + 32.0; // C --> F
  T1 = (1.0 / (c1 + c2*logR1 + c3*logR1*logR1*logR1));
  T1 = T1 - 273.15; // C --> K
  //T1 = (T1 * 9.0) / 5.0 + 32.0; // C --> F
  T2 = (1.0 / (c1 + c2*logR2 + c3*logR2*logR2*logR2));
  T2 = T2 - 273.15; // C --> K
  //T2 = (T2 * 9.0) / 5.0 + 32.0; // C --> F

  Serial.println("Temperature: ");
  Serial.print(T0);
  Serial.print("/");
  Serial.print(T1);
  Serial.print("/");
  Serial.print(T2);
  Serial.println(" C");
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print(T0);
  lcd.print("/");
  lcd.print(T1);
  lcd.print("/");
  lcd.print(T2);
  //lcd.println("C");
  delay(100);
}







마무리

혹시나 받아온 데이터 값을 저장 후, 분석이 필요하신 분들은

2020/10/12 - [정리, 공부해요/아두이노] - Thermistor(써미스터) 아두이노 우노로 읽고, PLX DAQ 써서 엑셀에 실시간 기록/저장

Thermistor(써미스터) 아두이노 우노로 읽고, PLX DAQ 써서 엑셀에 실시간 기록/저장
