데스크탑 조립(2), 파워선 연결(메인보드, ssd, fan)





 이번에 컴퓨터를 구입하며

이전 글, 메인보드에 cpu, ram을 연결하는 걸 포스팅 했습니다.

2020/03/09 - [정리, 공부해요/컴퓨터 관련] - 데스크탑 조립(1), cpu/메인보드/램

데스크탑 조립(1), cpu/메인보드/램

이번에 사무용 조립 PC를 맞추고, 조립하면서 생각보다 오래걸렸습니다. (2번째 조립!)

그래서 조립과정을 하나하나 정리되어있는 포스팅이 있었으면 해서 작성해봅니다 :)



모니터: 필립스 246E9 프리싱크 75 시력보호 무결점 + 이전 데탑에서 쓰던 20인치 :(

CPU: AMD 라이젠 3 3200G (피카소) (정품)

메인보드: ASRock A320M-HDV R4.0 에즈윈

램: 삼성전자 DDR4 4G PC4-21300 (정품) x2

ssd: 마이크론 Crucial MX500 대원CTS (250GB)

파워: 쿨러마스터 MWE 500 WHITE 230V V2

케이스: ABKO NCORE 식스팬 풀 아크릴 LUNAR (블랙)



- 연결 선들

- 메인보드 파워,케이스 연결

- ssd 파워/메인보드 연결



 연결 선들



연결에 앞서, 연결 선들부터 확인하겠습니다.

본체 케이스에서 나온 애들

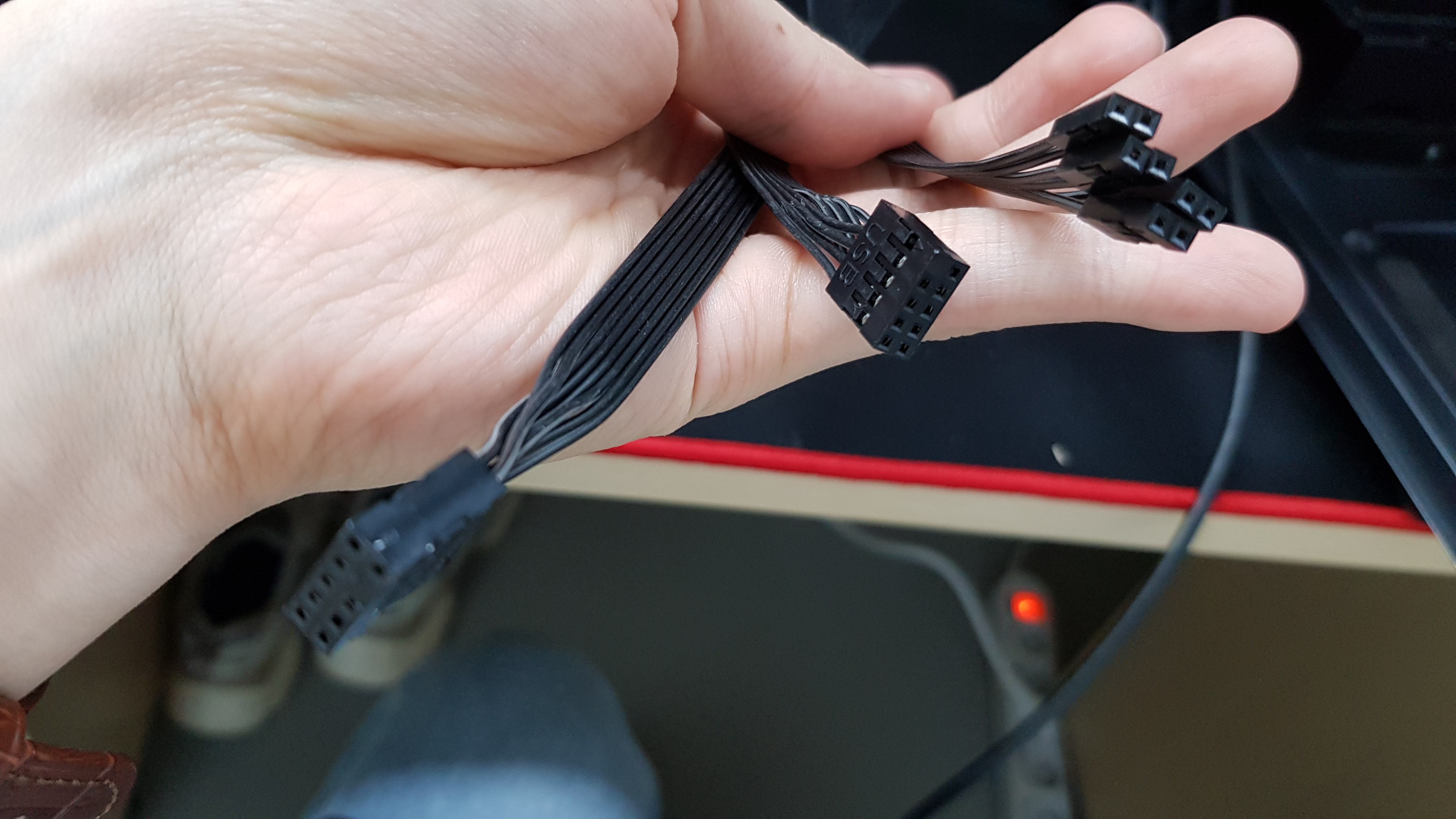

usb 2.0 & audio & 여러 선들 (아래에서 다룰게요)

usb 3.0 & fan

Fan 5개는 위의 연결선으로 파워에 한번 연결, 하나는 메인보드에 연결합니다.









 메인보드 파워,케이스 연결

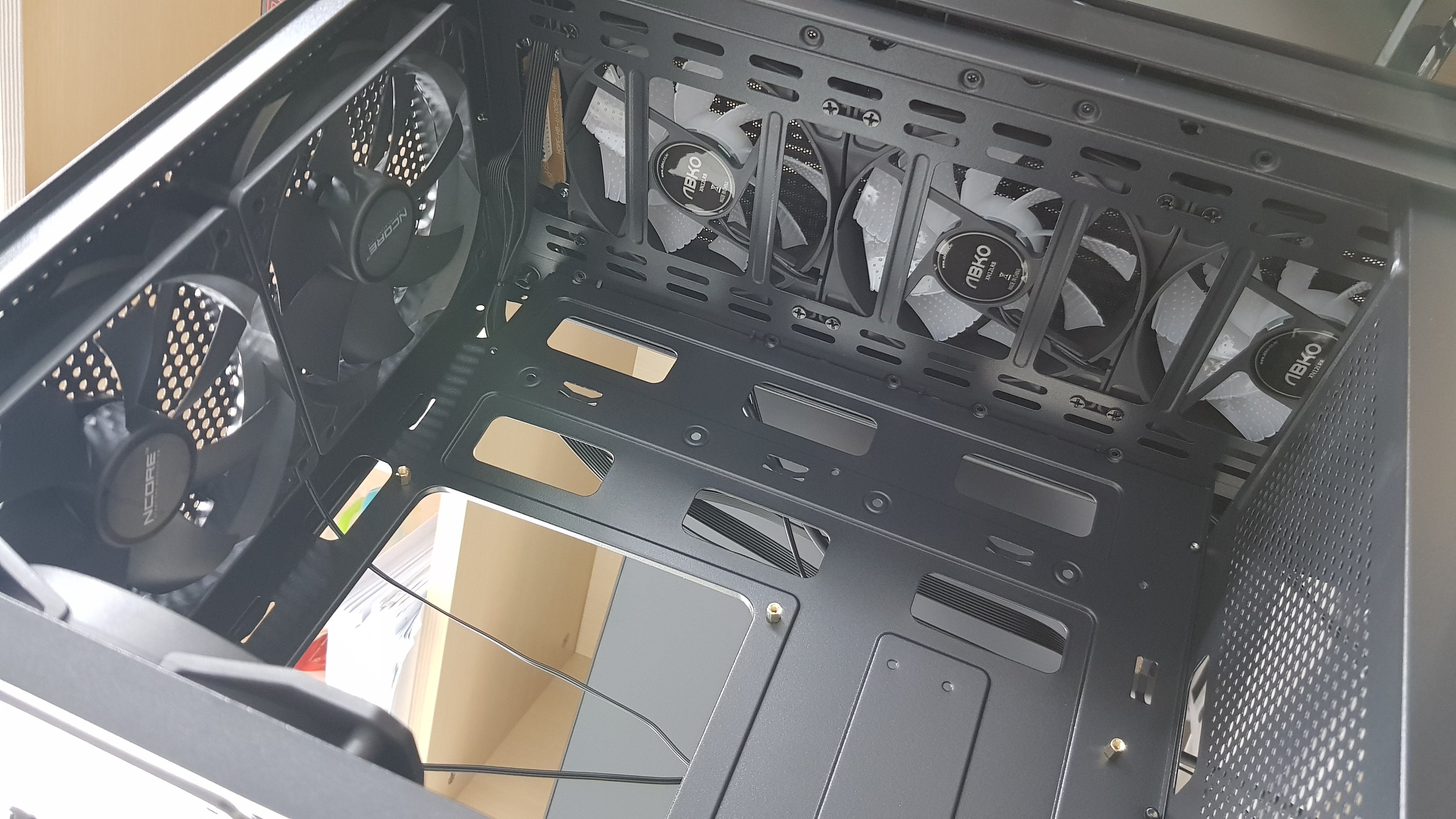

케이스에서의 메인보드 위치, 케이스에서 나온 나사로 연결하시면 됩니다.

메인보드 마다 위치가 조금씩 다르겠지만, 우선 번호 붙여가며 위치 말해드릴게요. (메인보드-파워-SSD 연결)

위 이미지의 "4"번

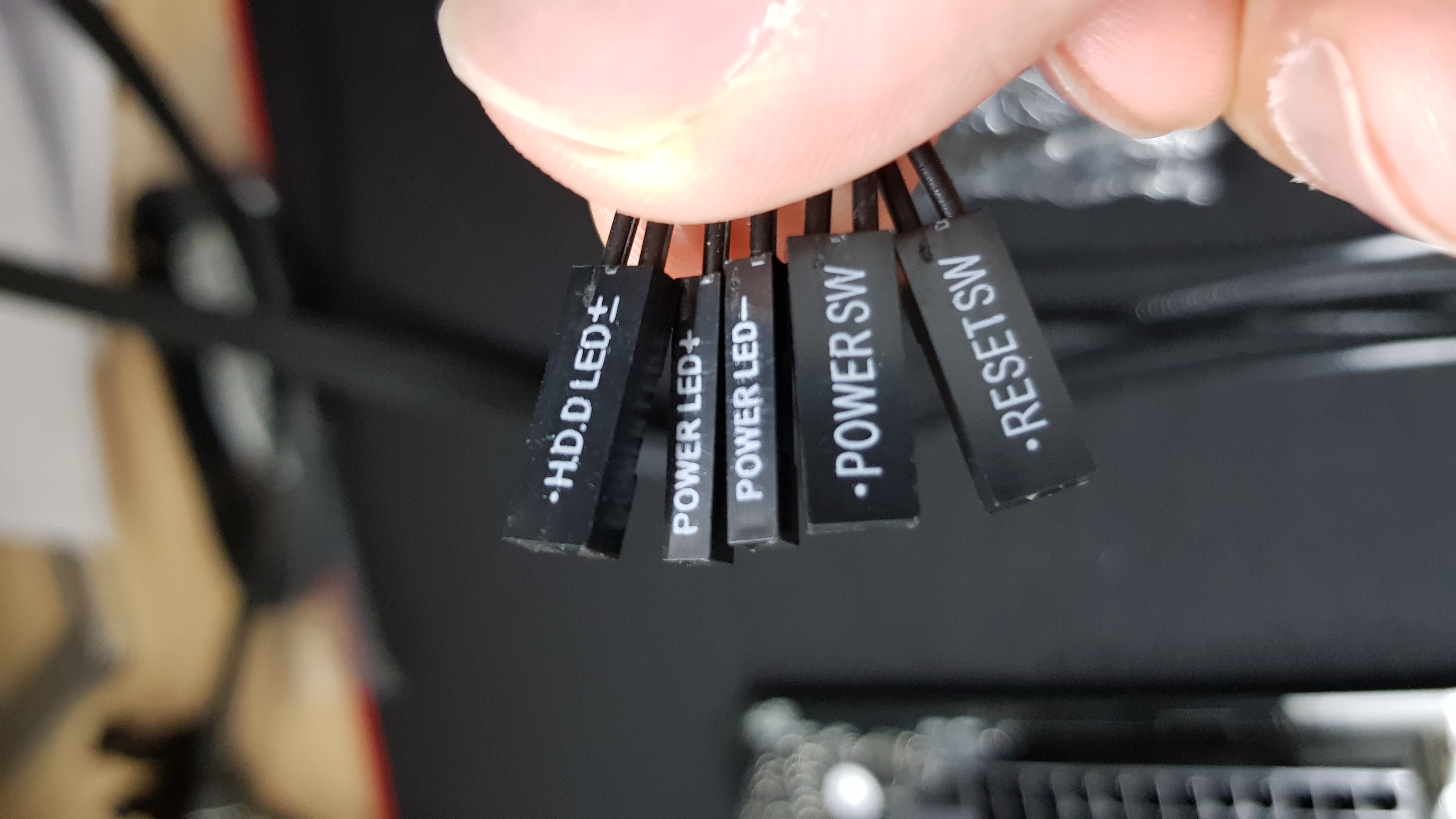

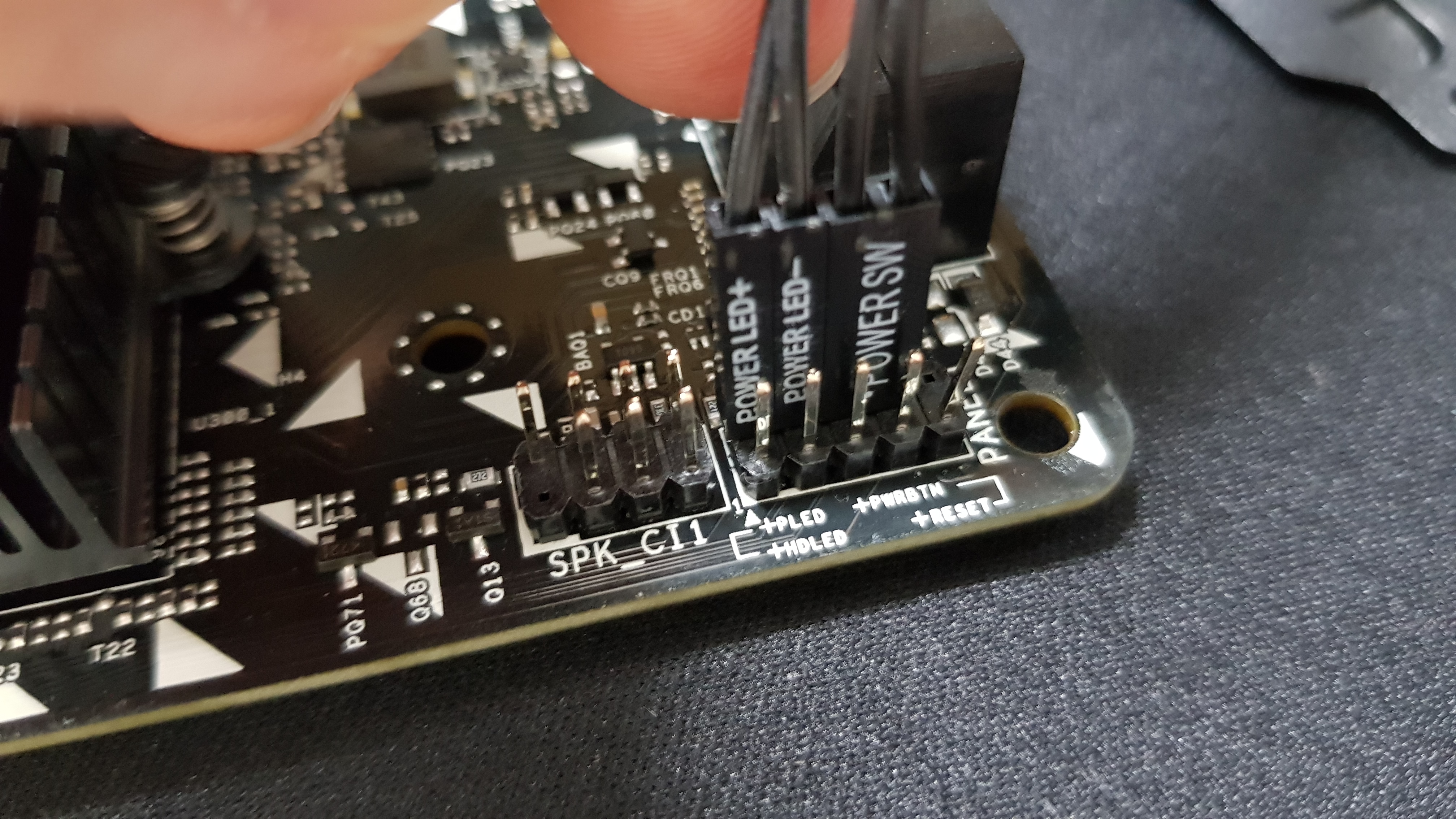

케이스에 연결 되어 있던, 좀 여러가지의 선

저도 이걸 정확히 어떻게 연결해야 할지 몰라 여기저기 찾아보았습니다 :(

아래 표시된 글자들 참고해서 꽂아주시면 됩니다.! Reset은 LED 핀에서 한칸 띄워서 끼워줍니다!

"6"번

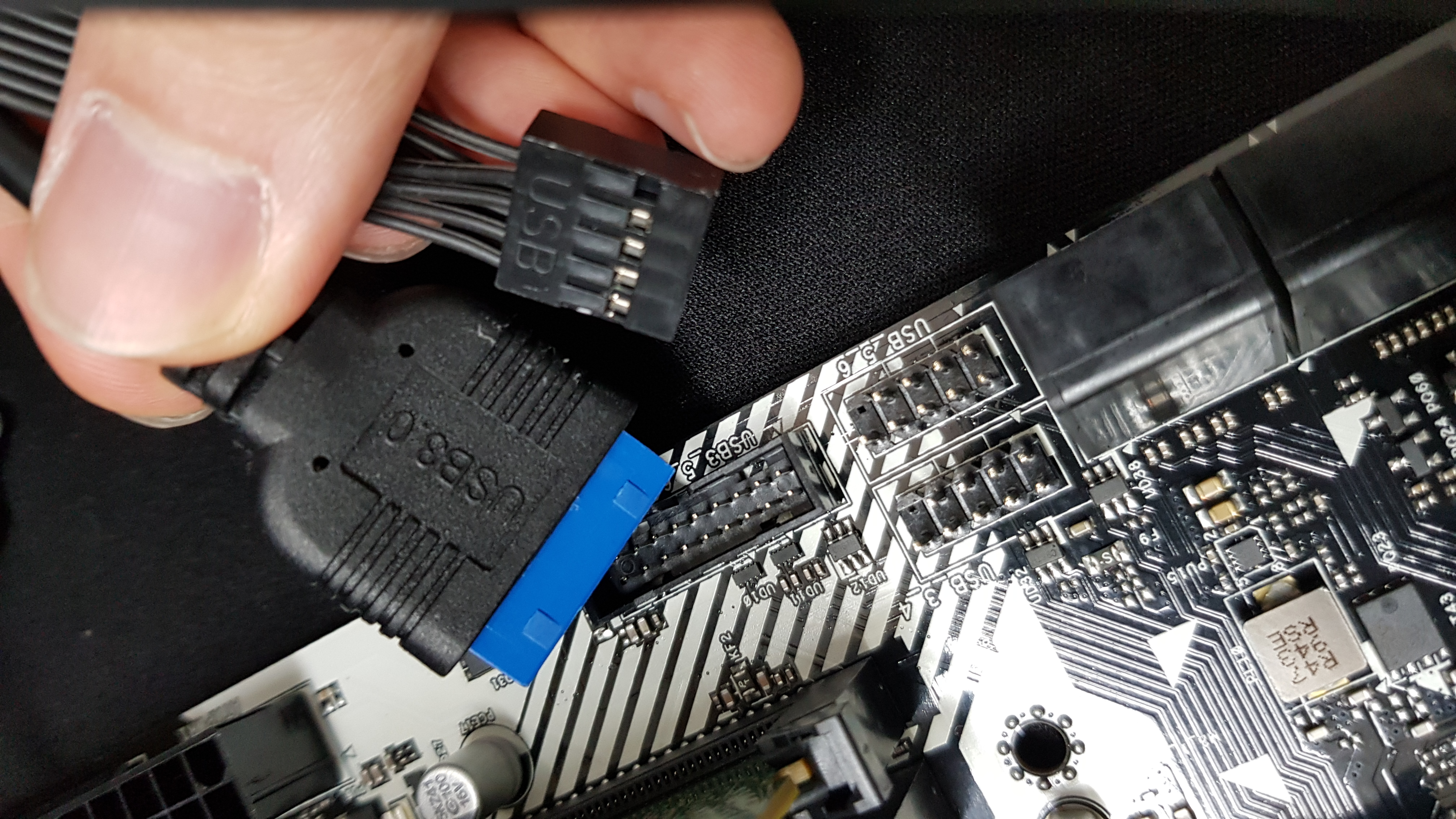

마찬가지로 케이스에서 나와 있던 선 중, AUDIO와 USB 커넥터 연결입니다.

"3"번

그리고, 웬 고무들은 뭔가 했는데, 안 쓰는 본체의 케이블 꽂이에 먼지 쌓이지 않고 꽂아두라나 봅니다 :)

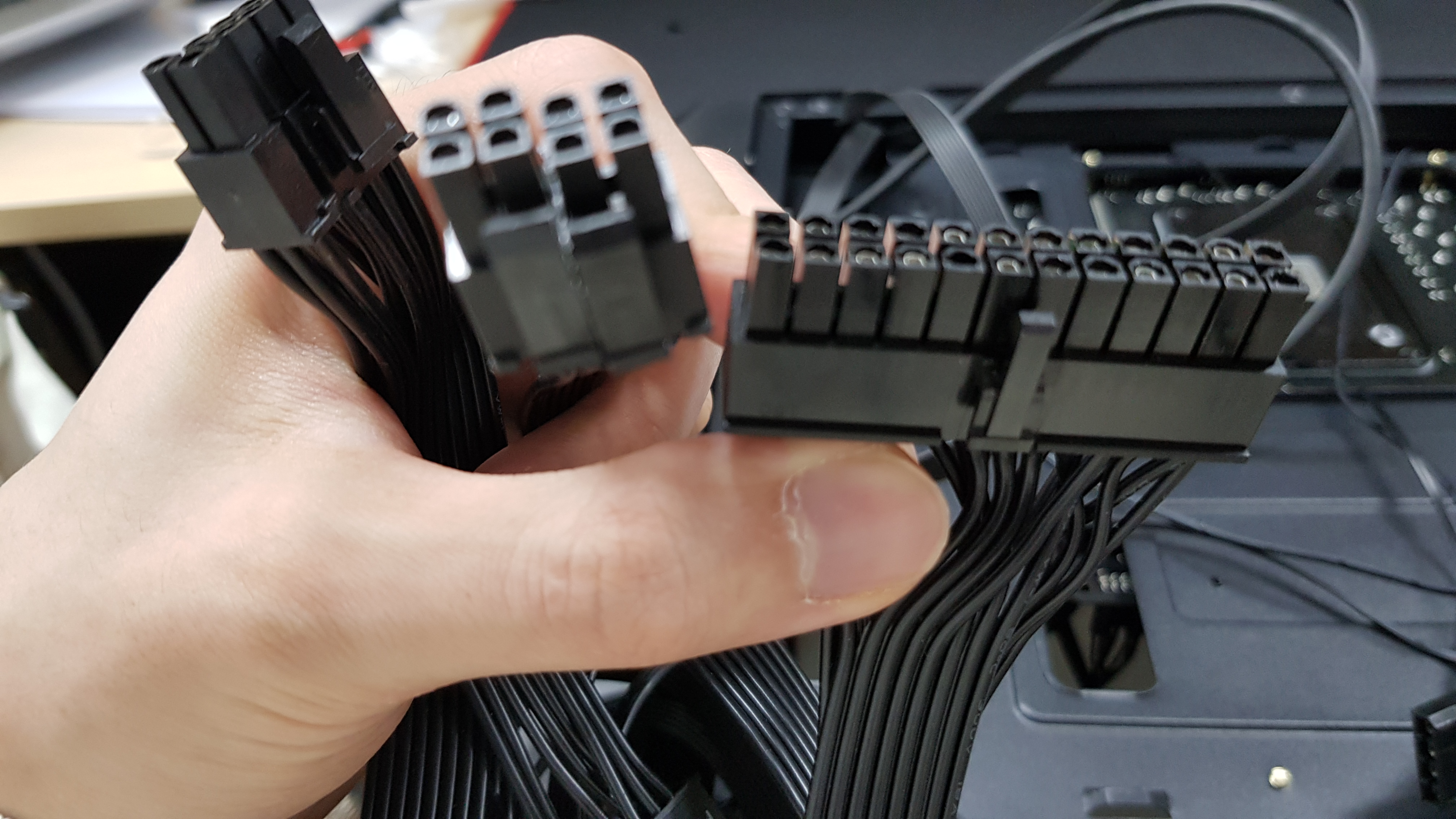

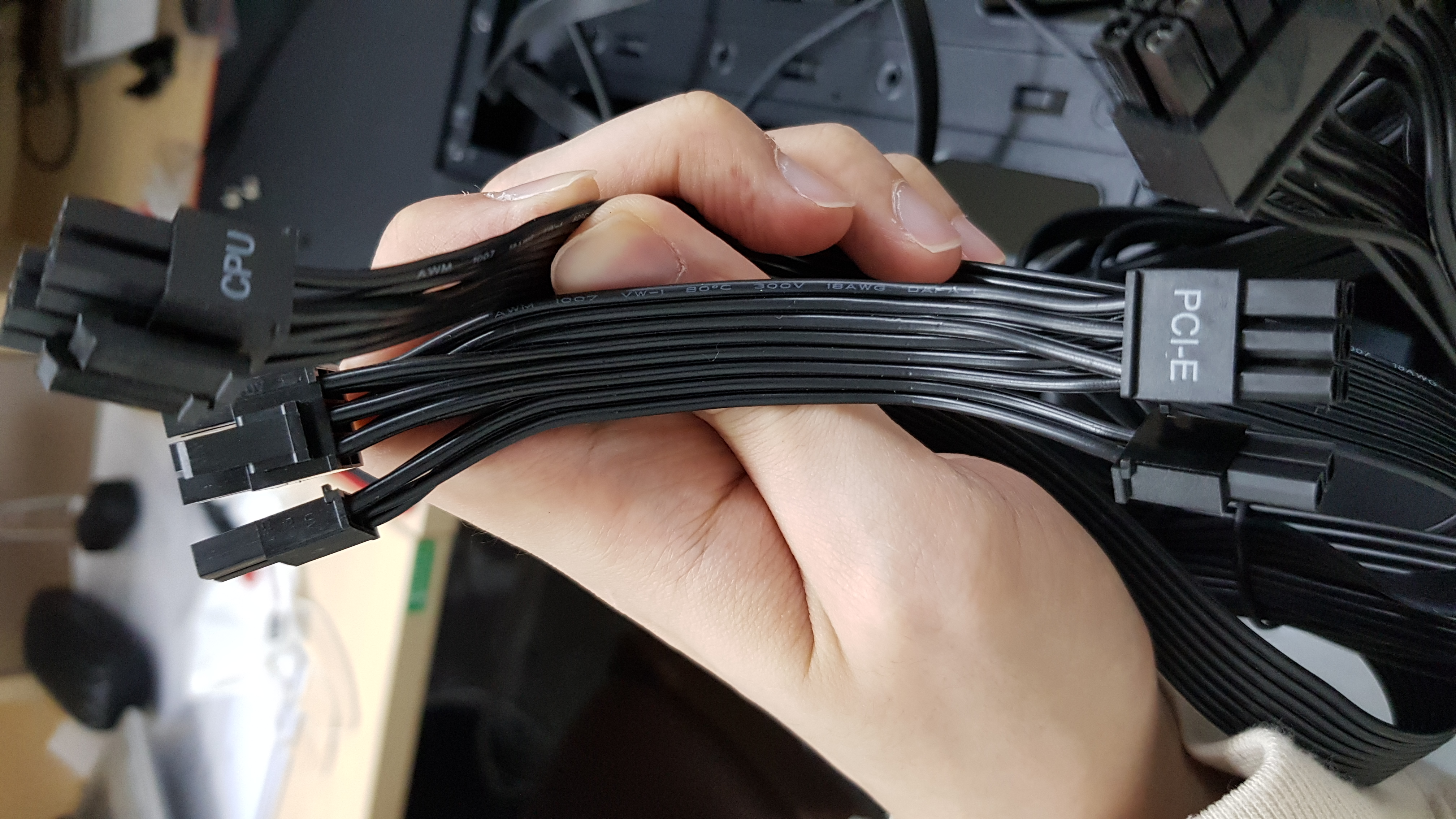

파워에서 메인보드와 그래픽카드에 연결할 케이블을 먼저 보면,



300x250



PCI-E는 그래픽카드에 연결하는 것으로 알고 있으니 패스, CPU는 "1"번에 들어가는 핀입니다. 길이가 상당히 타이트해요.

왼편이 "1"번에 들어간다는 cpu핀들인데, 밀어 올리고 내려 짤라 쓰시면 됩니다. (8칸 짜리 --> 4칸)

긴 놈은 "2"번 자리에 들어가는 녀석이에요.

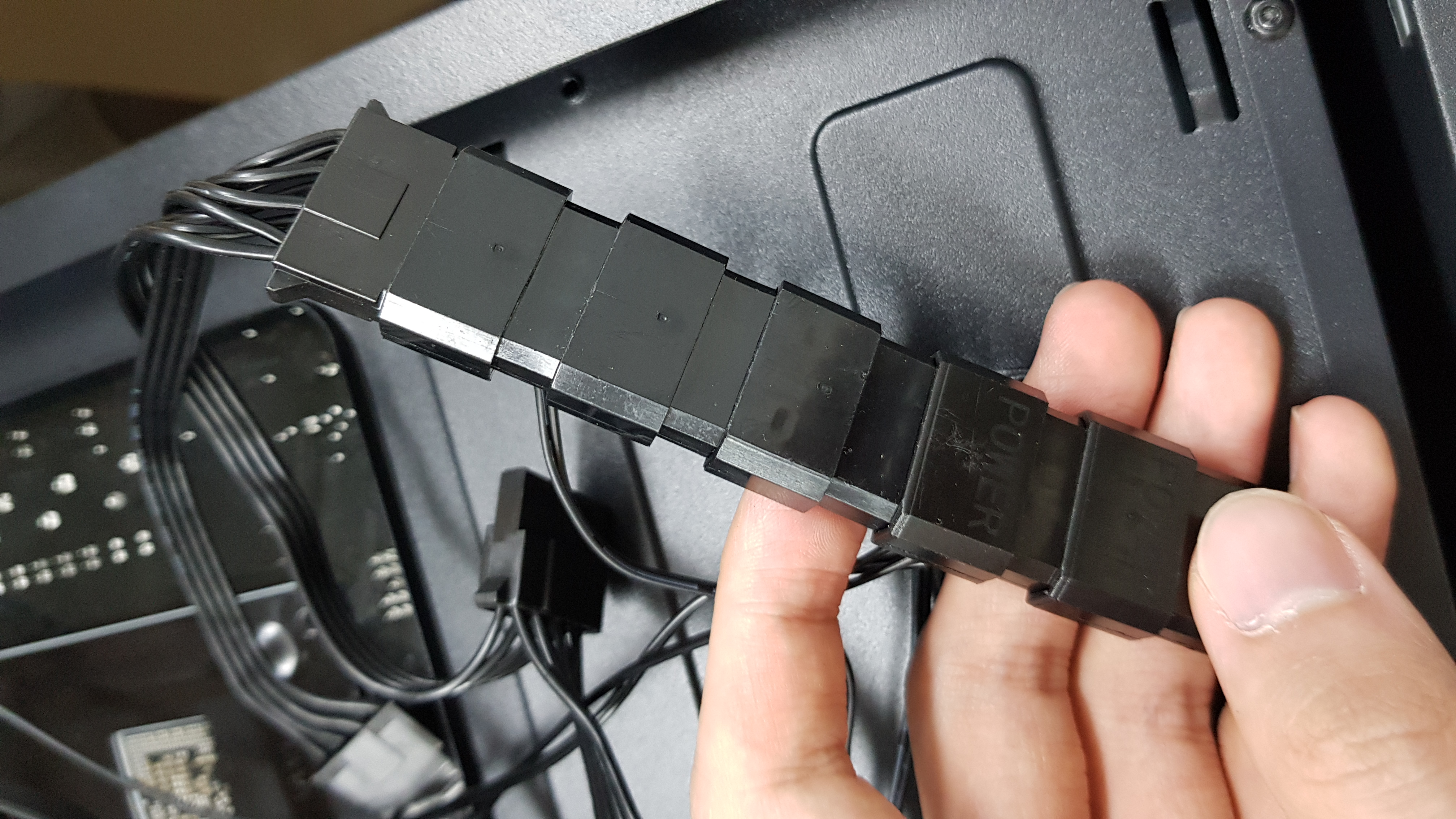

파워에 연결될 Fan들에 전원을 공급할 파워 선입니다.

그냥 연달아 연결된 Fan 케이블에 파워선에서 나온 선 하나 꽂아주시면 됩니다.











 ssd 메인보드/파워 연결







제 케이스는 SSD/HDD 공간이 많이 협소합니다.. 그래서 추가로 달게 되면, 저는 그래픽 공간이 비니 그 공간에 달까 생각 중입니다 :D

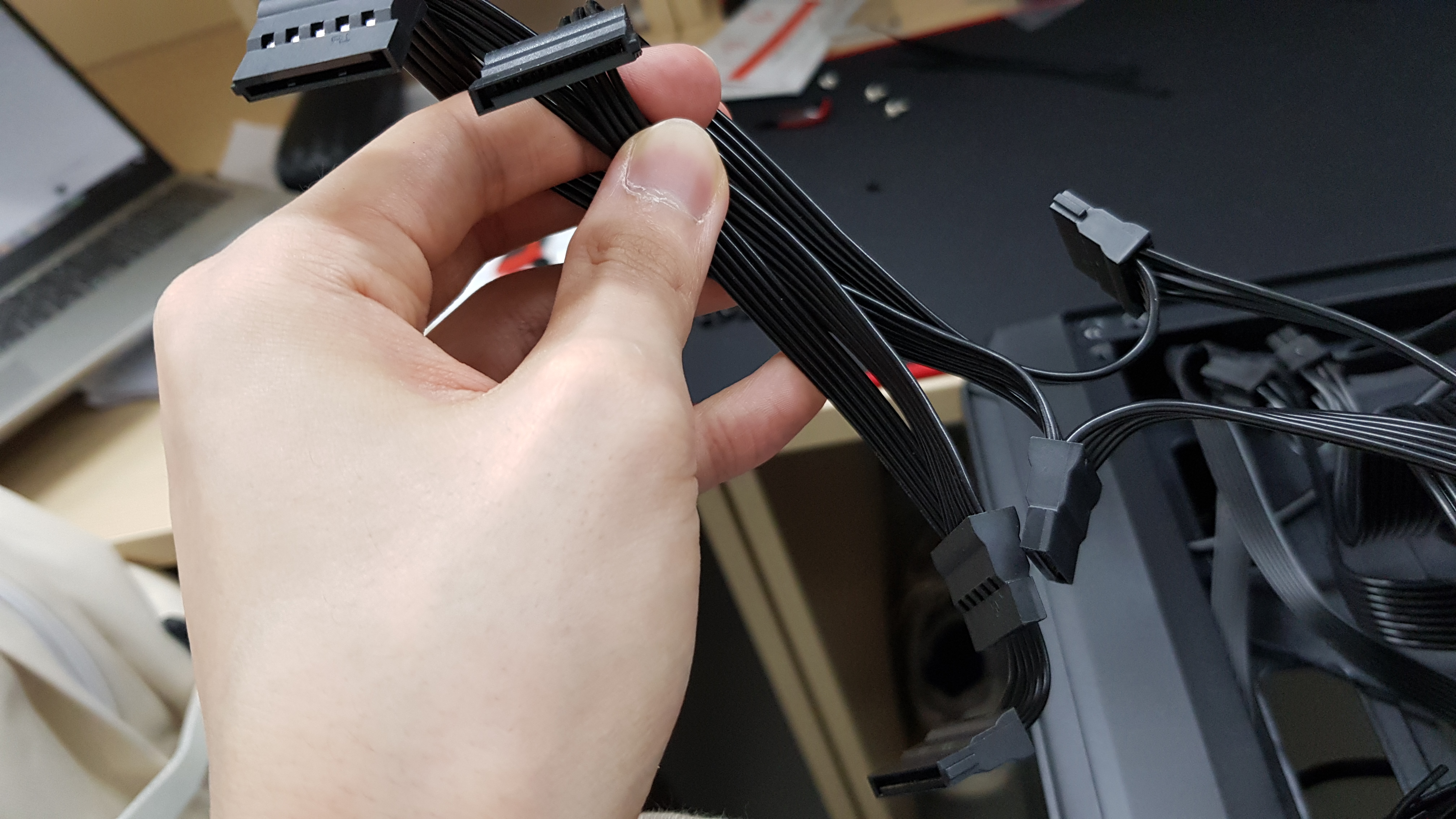

SSD에 연결되는 파워 케이블

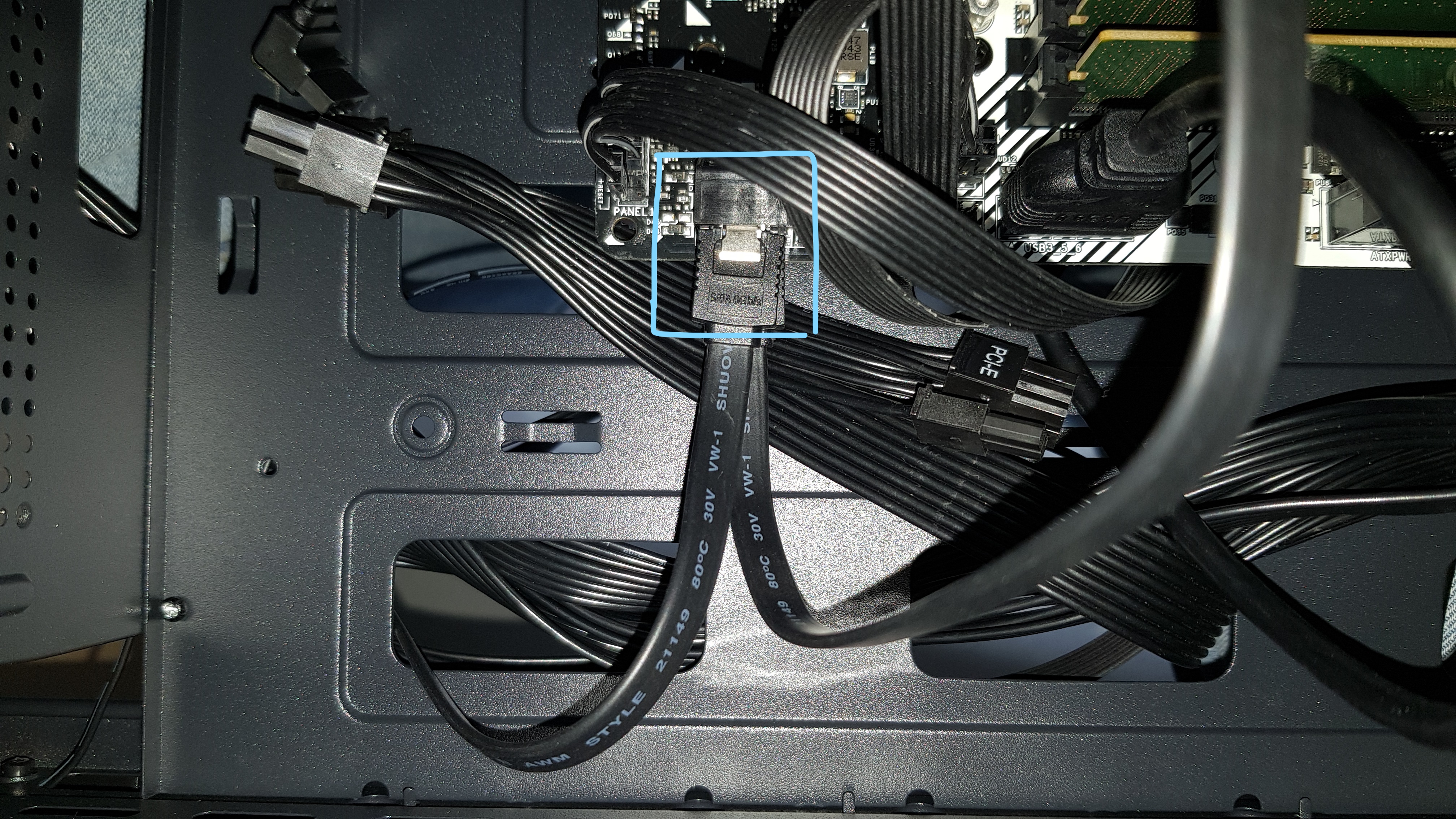

그리고 SSD를 메인보드에 연결할,, 메인보드 소켓인데 연결 다 하고 찾으려니 애먹었습니다 :(

"4"번 위에 위치합니다.

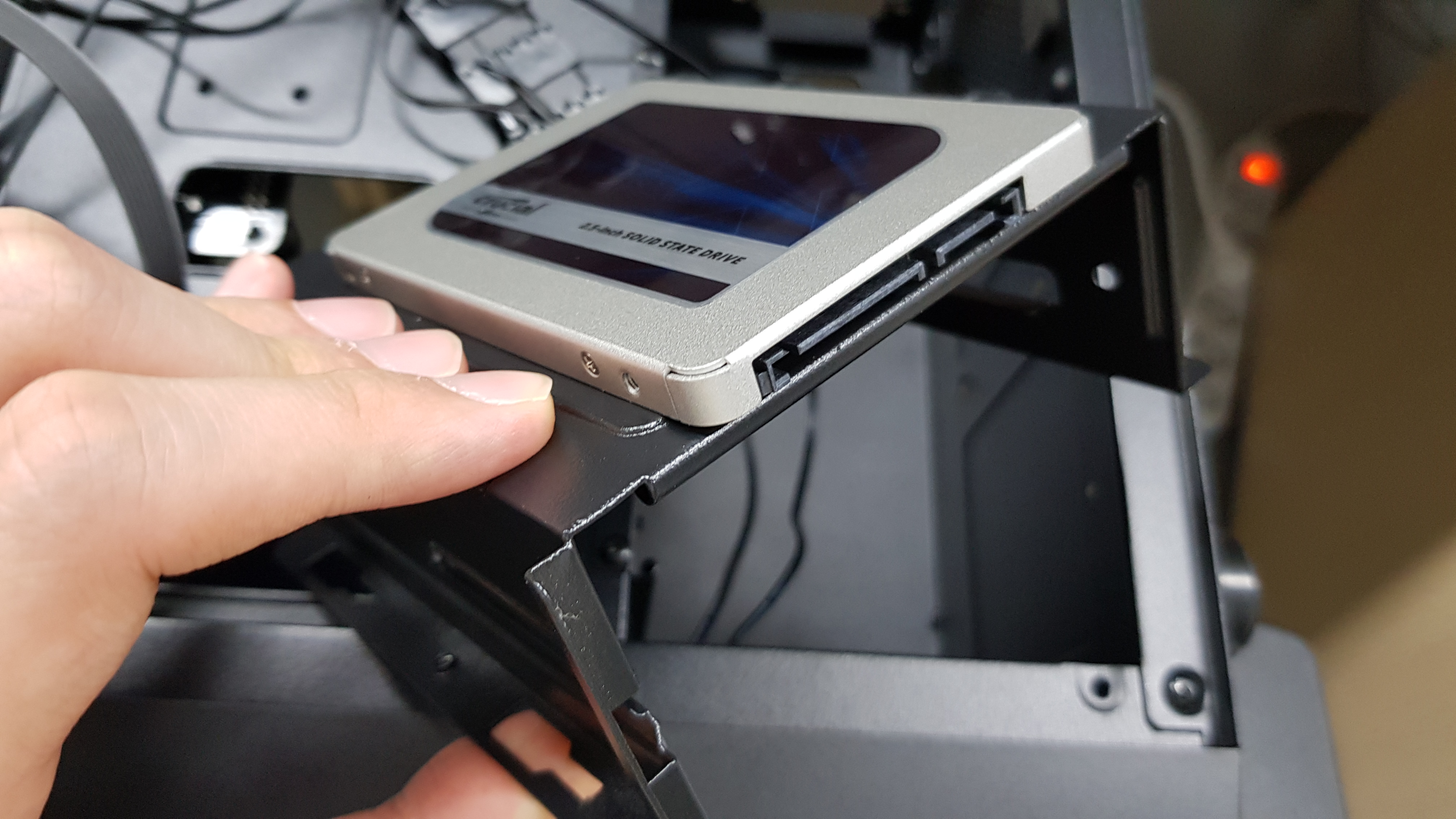

SSD 연결 다 하고 케이스에 위치 시키면 이렇습니다.









끝!



ㅎㅎ.. 하나하나 찾아보면서 하다 보니 2시간반 걸렸어요 :(

그래도 이뻐서 좋습니다 ㅎㅎ

이제 듀얼 모니터 연결합니다!
