(저장용)아두이노 우노/메가 핀맵, 저항값 읽기, 부품 명칭, 나사 사이즈표

- 아두이노 핀맵

- 저항값 읽는 법

- 핀헤더, 암수핀, 케이블

- 전산볼트/Thread rod/나사산 로드/Thread bolt

- 나사 사이즈 표

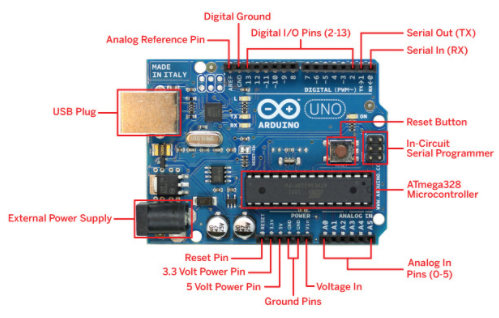

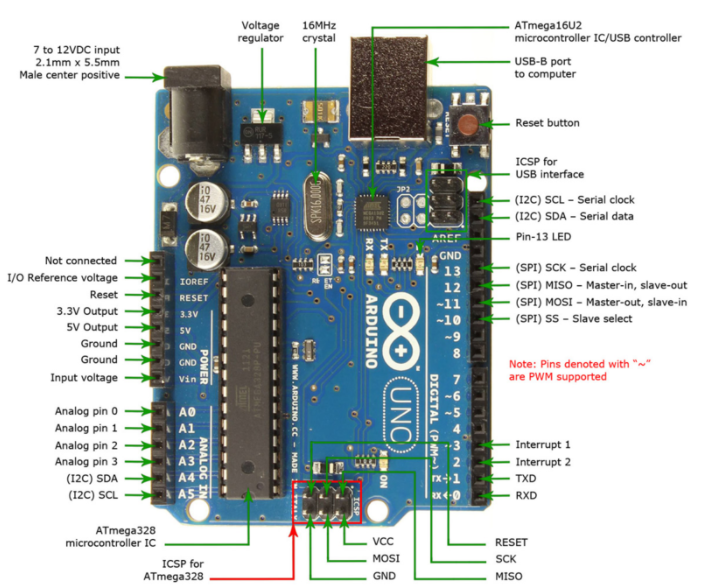

 아두이노 핀맵



https://jaram.tistory.com/235

https://www.robomart.com/arduino-uno-online-india

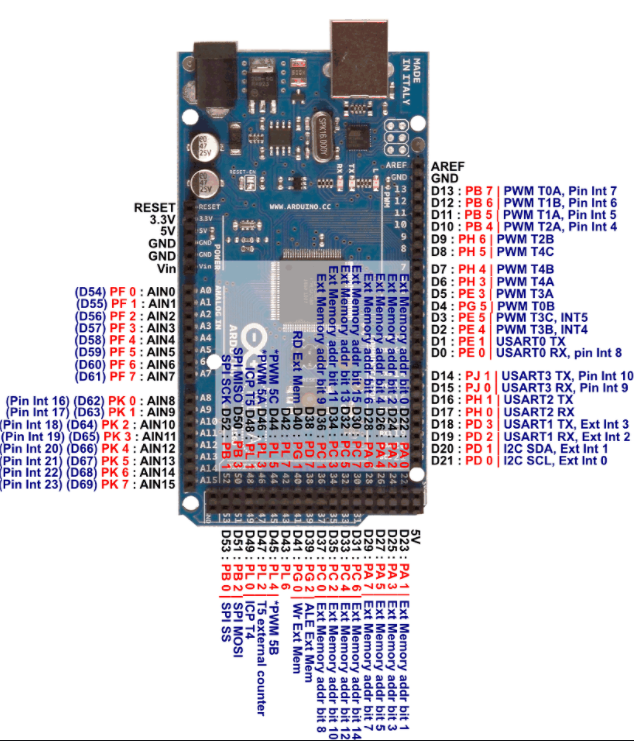

https://mazdah.tistory.com/tag/Arduino%20Mega%202560

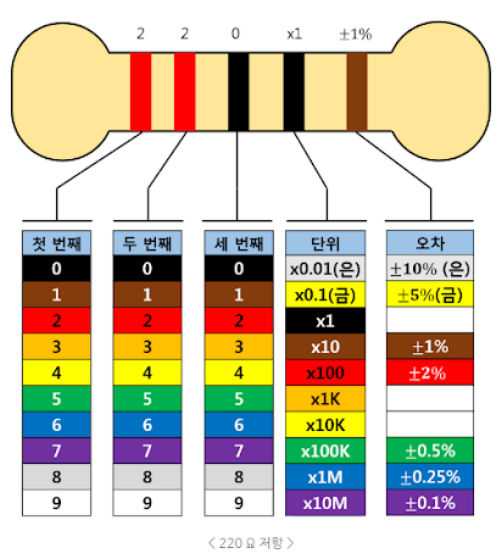

 저항값 읽는 법

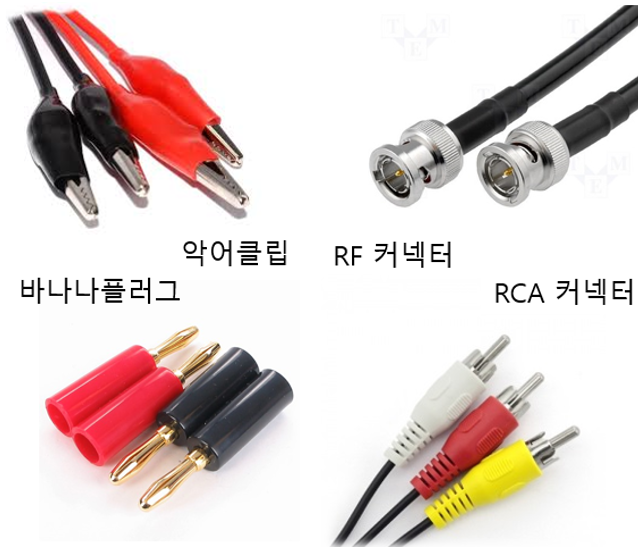

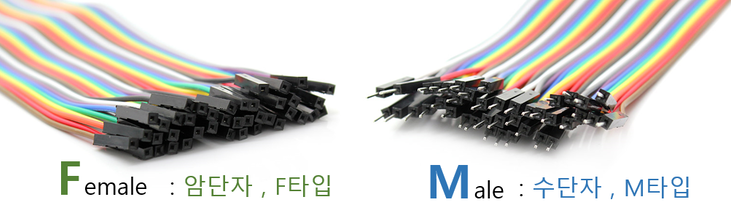

 핀헤더, 암수핀(점퍼선,점퍼와이어), 케이블

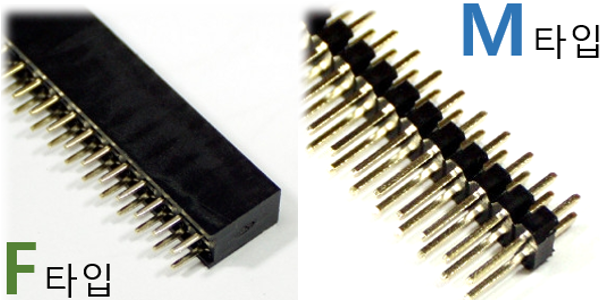

핀헤더(헤더핀)

SMD타입 (2.0 mm) - PCB보드에 사용하기 유용함

DIP타입 (2.54 mm) - Bread 보드에 사용하기 유용함

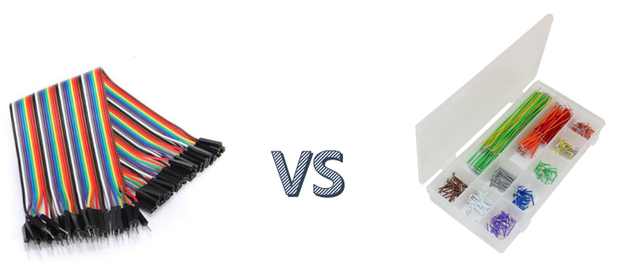

점퍼선(점퍼와이어)



1		2
유연하고 자유도가 높음	특징	딱딱함
다양, 긴 편	길이	색깔마다 길이가 다름
원하는 개수만큼 뜯어서 사용	사용	개별로 하나씩 끼워 사용
빼고 끼우기 쉽게 보호캡 있음	제거 시	뽑을 때 번거러울 수 있음
많아지면 지저분	깔끔도	깔끔

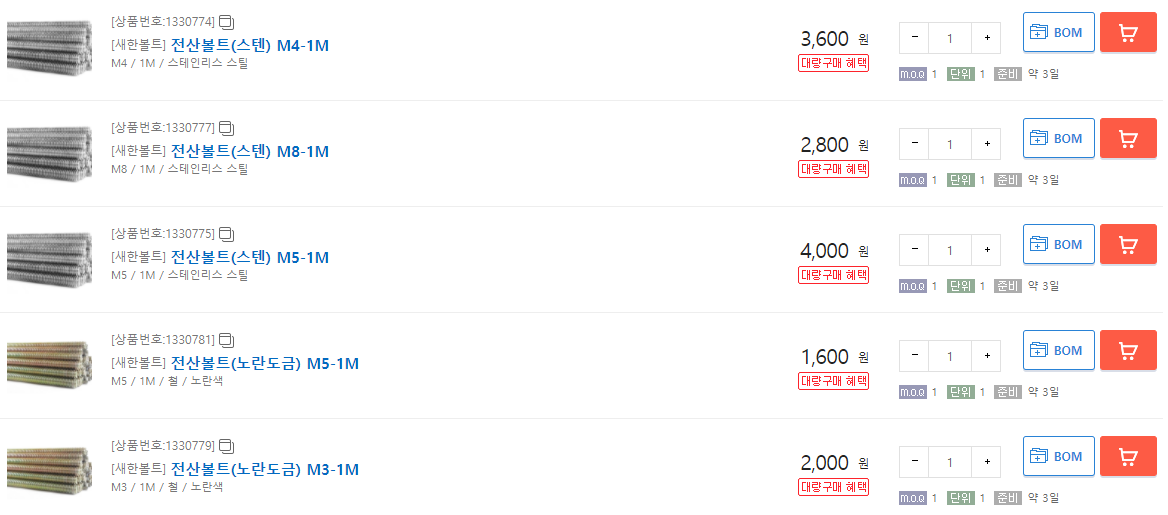

 전산볼트/Thread rod/나사산 로드/Thread bolt



굵기: M2 ~ 시작하는 것으로 보인다.

길이: 보통 1m 이상으로 판매하는 것으로 보인다.

전산볼트라 검색하면 잘 나온다.

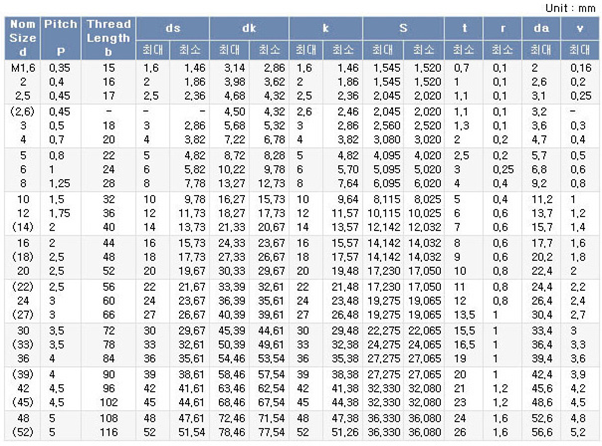

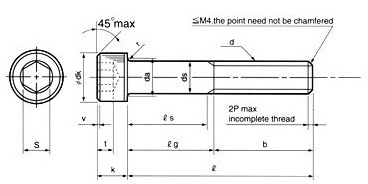

 나사 사이즈 표



From devicemart.co.kr

SB12

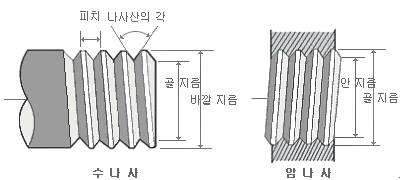

M12, 1.75P: M은 굵기, P는 피치=나사산 사이의 거리
