아두이노, 외부전원, Barrel jack, 전선 처리/활용



- 아두이노에서 외부전원 사용

- 12V 10A 어댑터 전선 처리

- 5V 1A 어댑터 전선 처리







 아두이노에서 외부전원 사용



2020/09/14 - [정리, 공부해요/아두이노] - 릴레이 모듈, 아두이노에 외부 전원(12V)이 필요한 장치 컨트롤

릴레이 모듈, 아두이노에 외부 전원(12V)이 필요한 장치 컨트롤

여러 방법이 있겠지만, 저는 릴레이 모듈을 사용해서, 외부전원을 받아, 고전력이 필요한 장치들을 컨트롤 했습니다.

이번 포스팅은 외부전원 사용을 위한 전선 처리 관련 포스팅입니다.

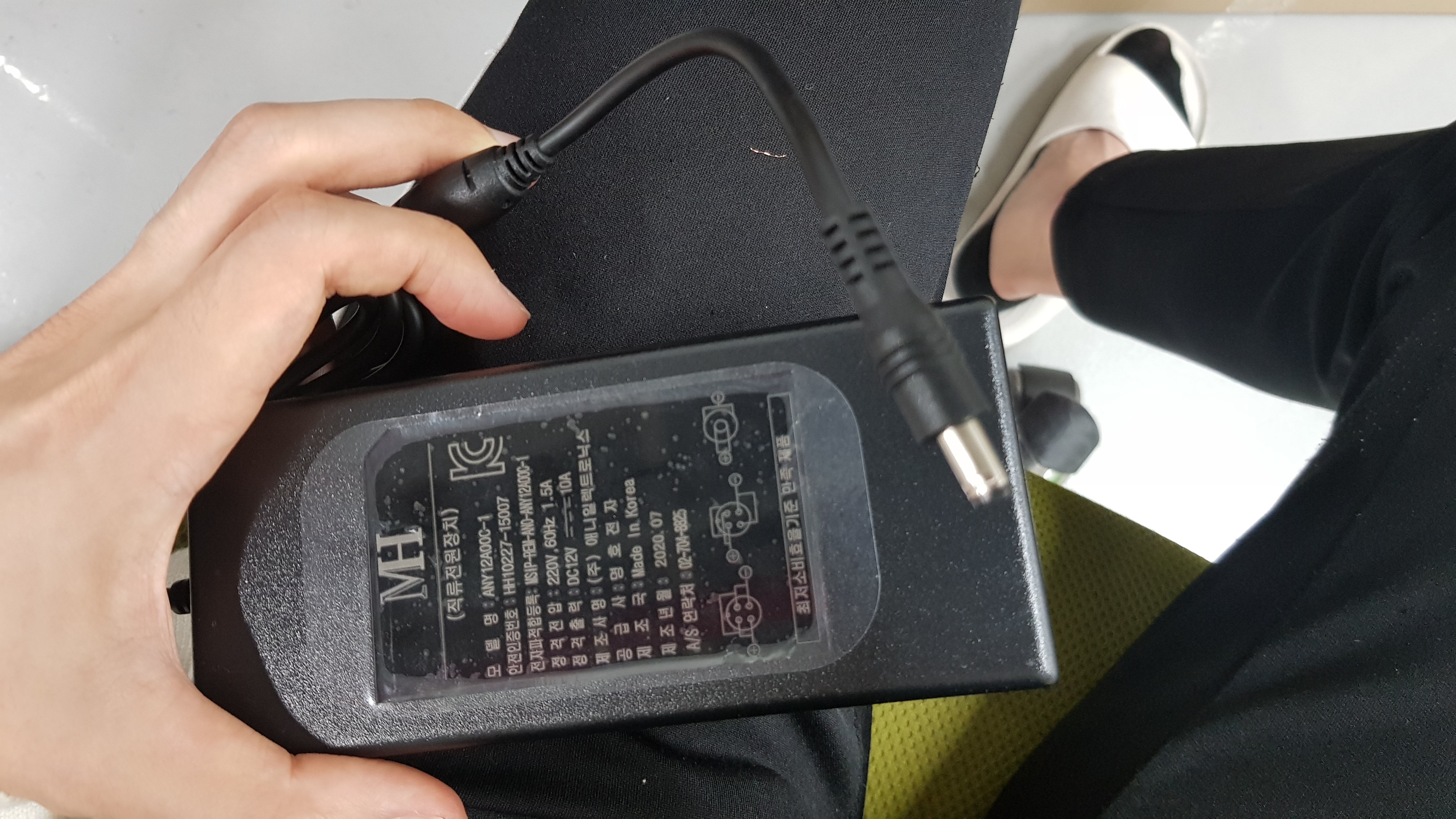

 12V 10A 어댑터 전선 처리



Barrel jack

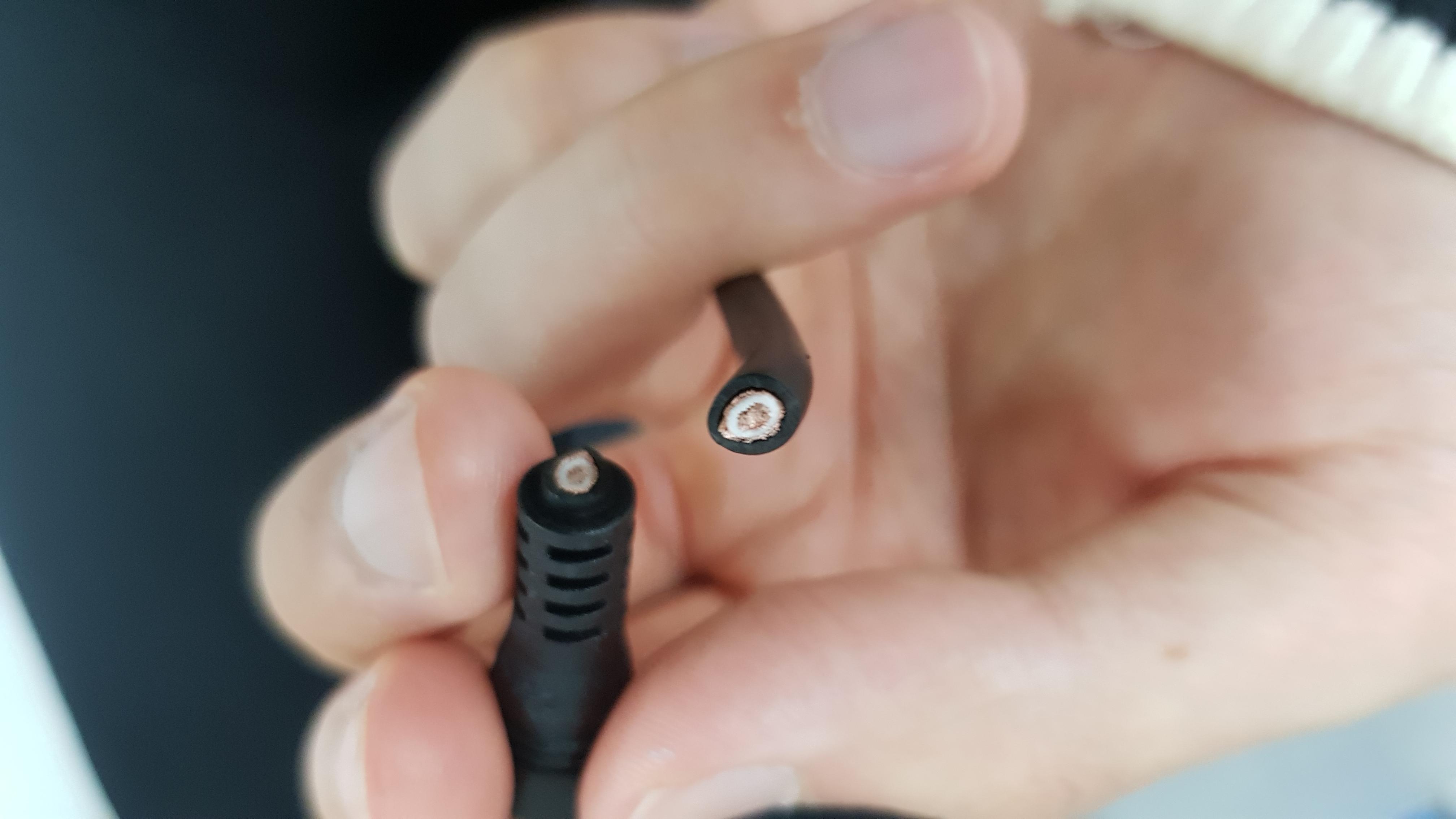

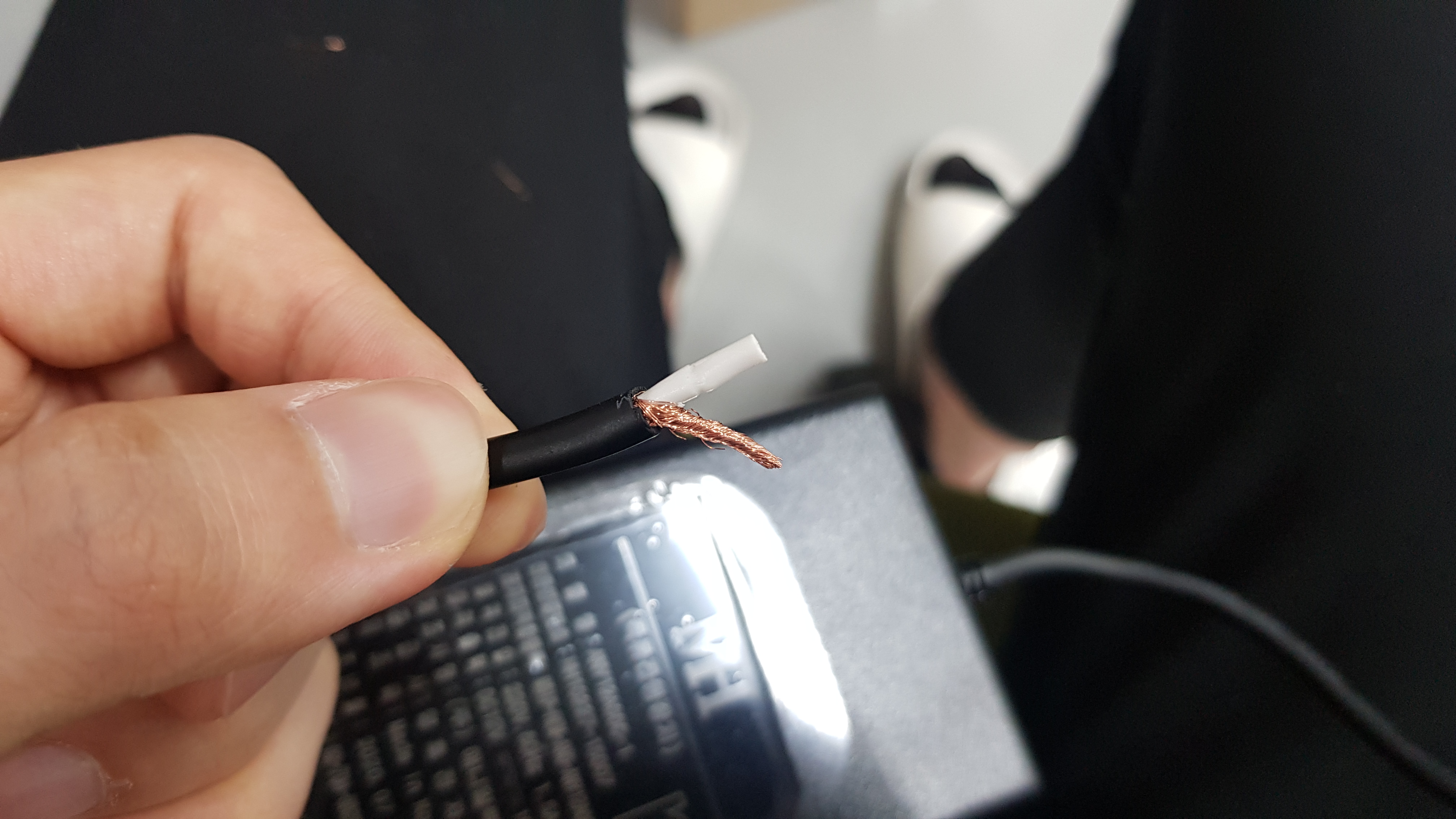

Barrel jack을 잘라내면, 고전압 고전류 어댑터의 경우는 사진과 같이 하얀고무재질 안에 한 묶음의 전선, 그 주위로 다른 묶음의 전선이 있는 것으로 보입니다.

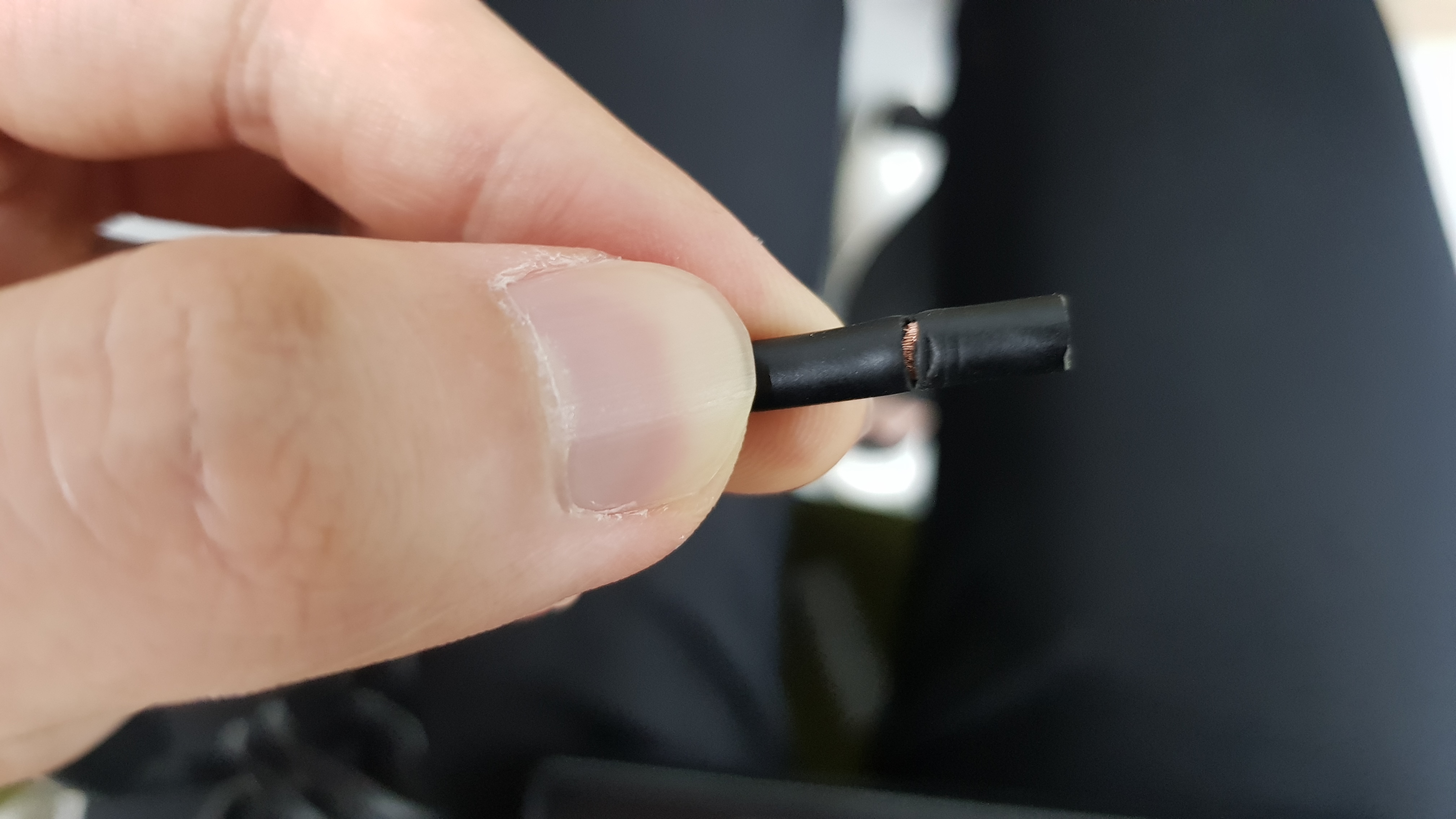

우선 겉부분 피복부터 벗겨내는데, 생각보다 전선들이 잘 잘리기 때문에 조심해주세요 :)

겉부분 전선을 한쪽으로 묶어서 12V 10A 어댑터를 온전히 써도 좋지만,

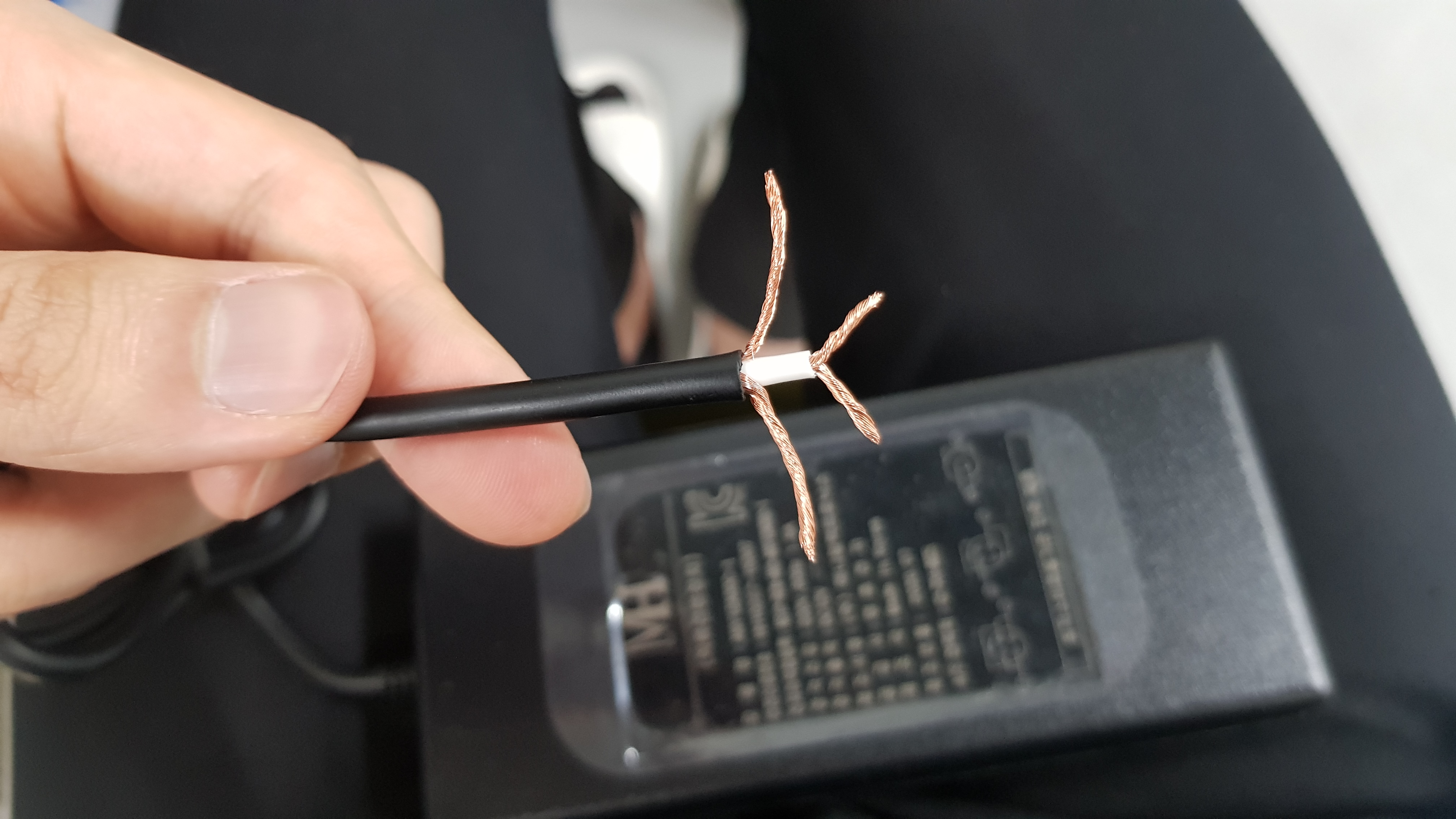

애초에 GND 두가닥, VCC 두가닥으로 나눠서. 혹시나 병렬로 저 전력의 장치를 사용할 때 유용히 쓸 수 있게 나눠두려 합니다 :0

안쪽이 +, 바깥쪽이 - 입니다.

다들 같을거라 생각되지만,

혹시 다를지도 모르니 멀티미터로 측정해보고 사용하시길 바랍니다 :)

+12V 나오면 올바르게, -12V 나오면 반대로 연결한 것으로 판단할 수 있습니다.







 5V 1A 어댑터 전선 처리

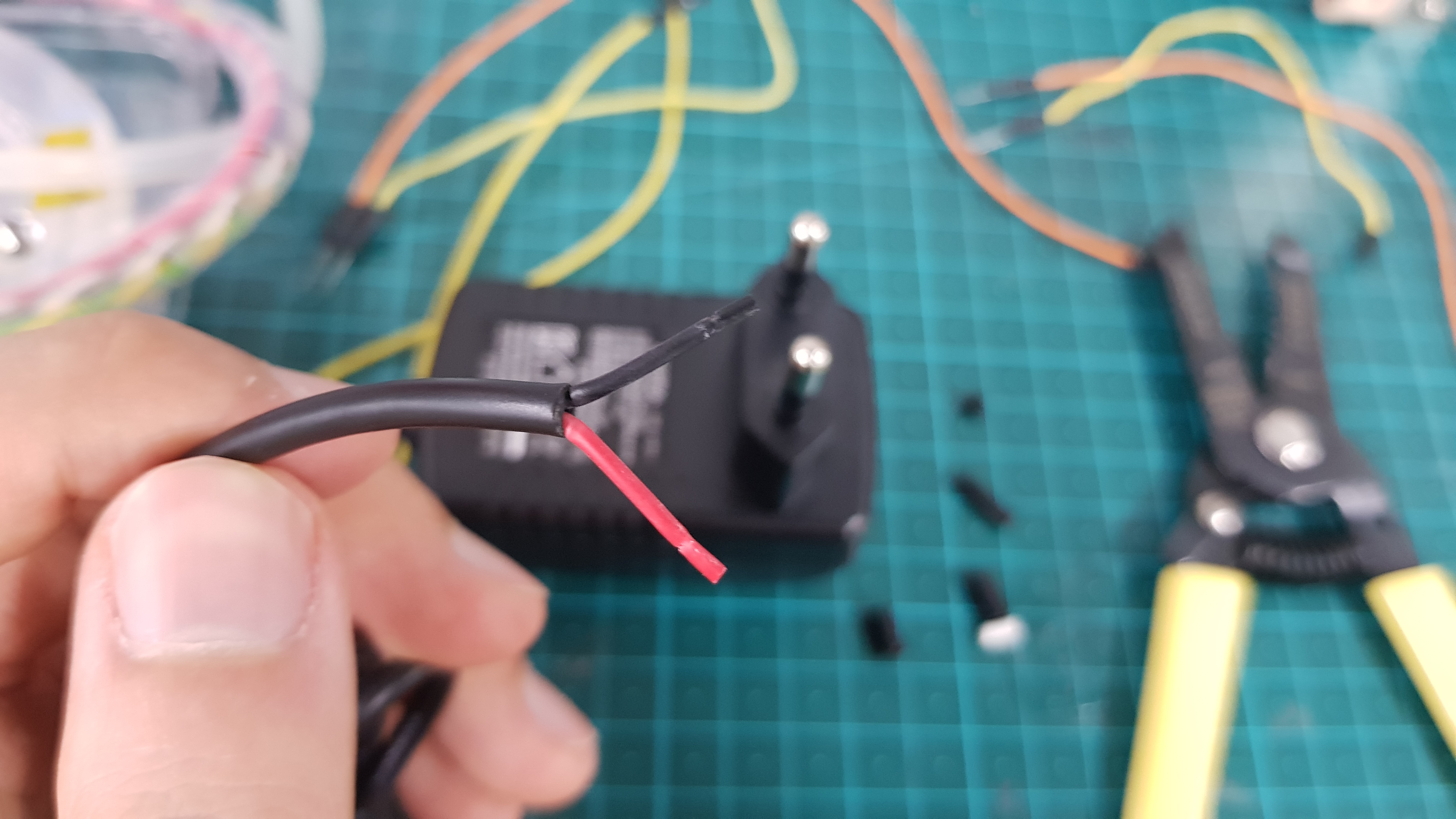

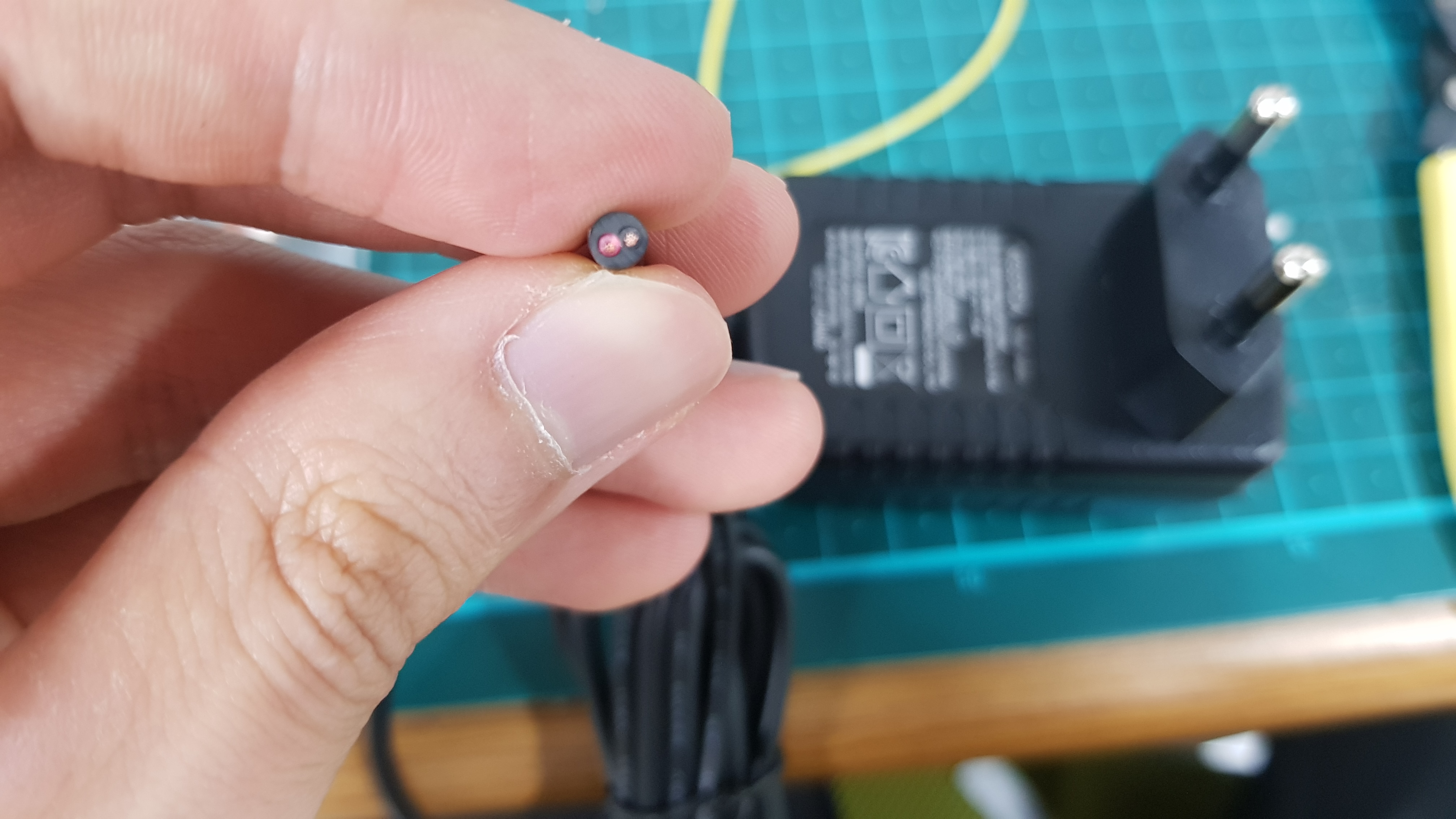

얘는 애초에 +, -가 확연히 보이게 빨강, 검정 피복으로 전선 묶음이 나눠져있습니다.

보통 VCC를 흰색/빨강

GND를 검정 혹은 진한 색상

의 피복이나 전선을 자주 사용합니다.

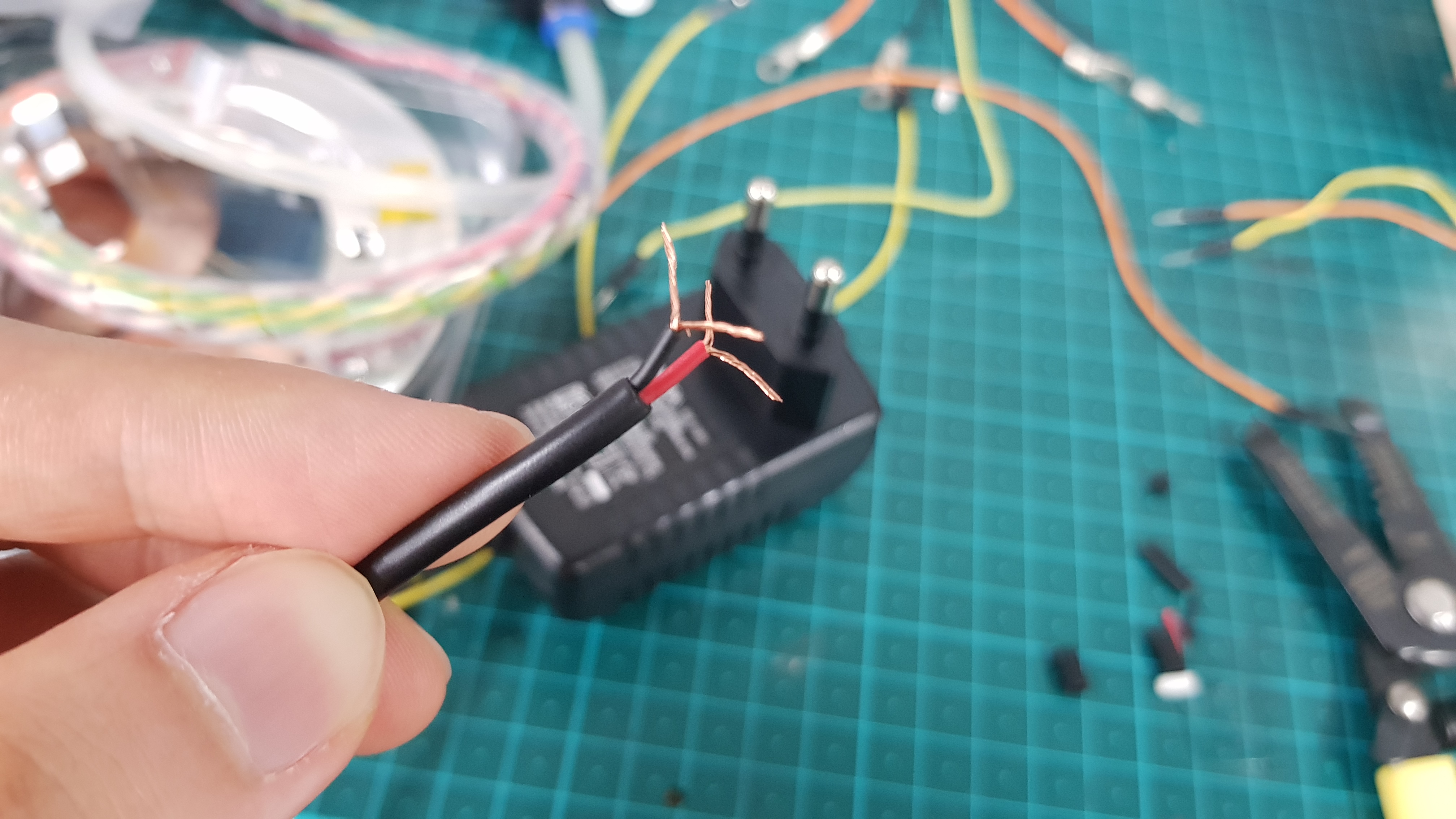

얘도 혹시나 병렬로 사용할 경우가 생길 때를 대비해 두가닥씩 뽑았습니다.

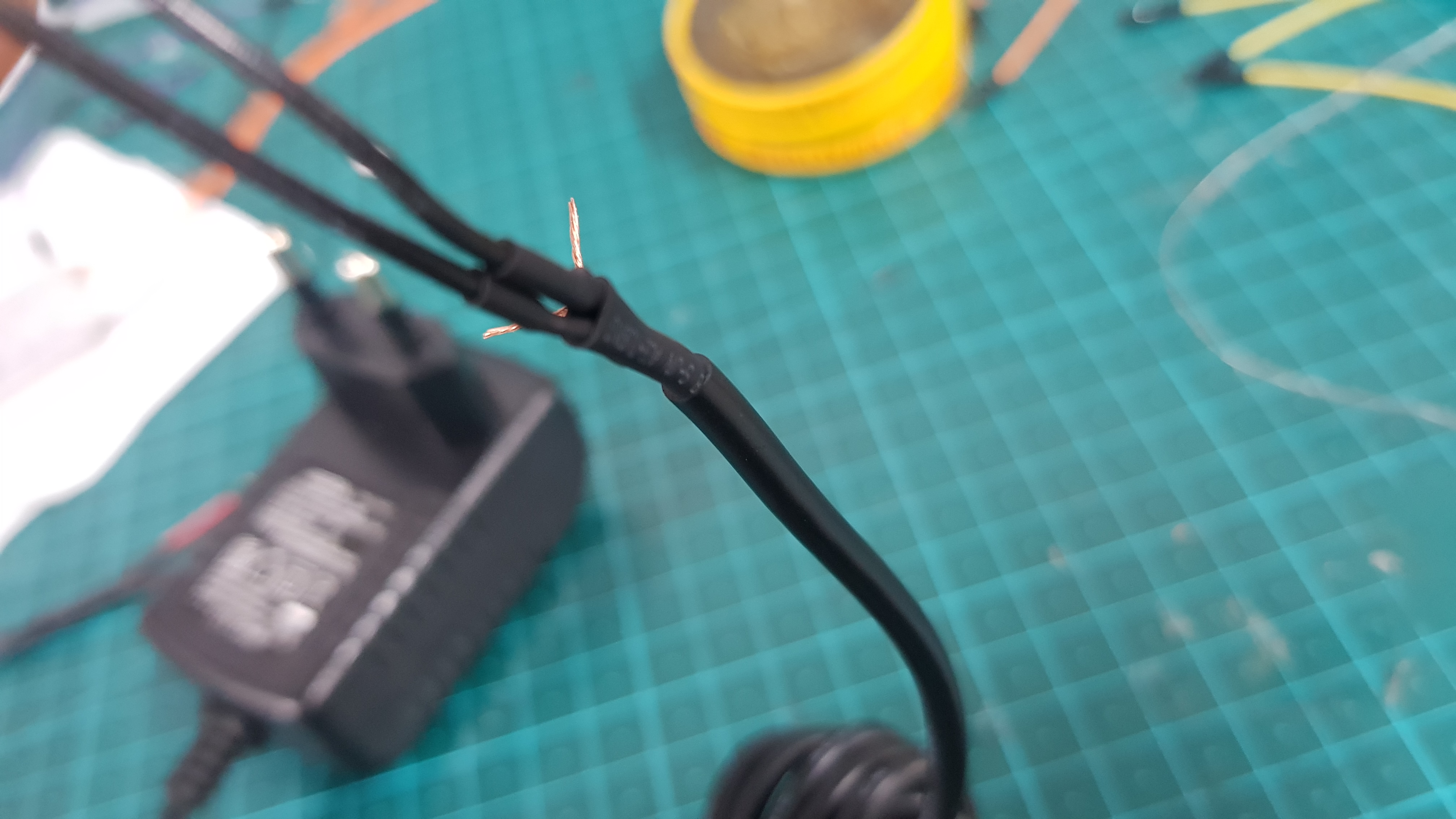

수축 튜브나 절연 테이프를 사용해서 깔끔하게 처리해줍니다 :)

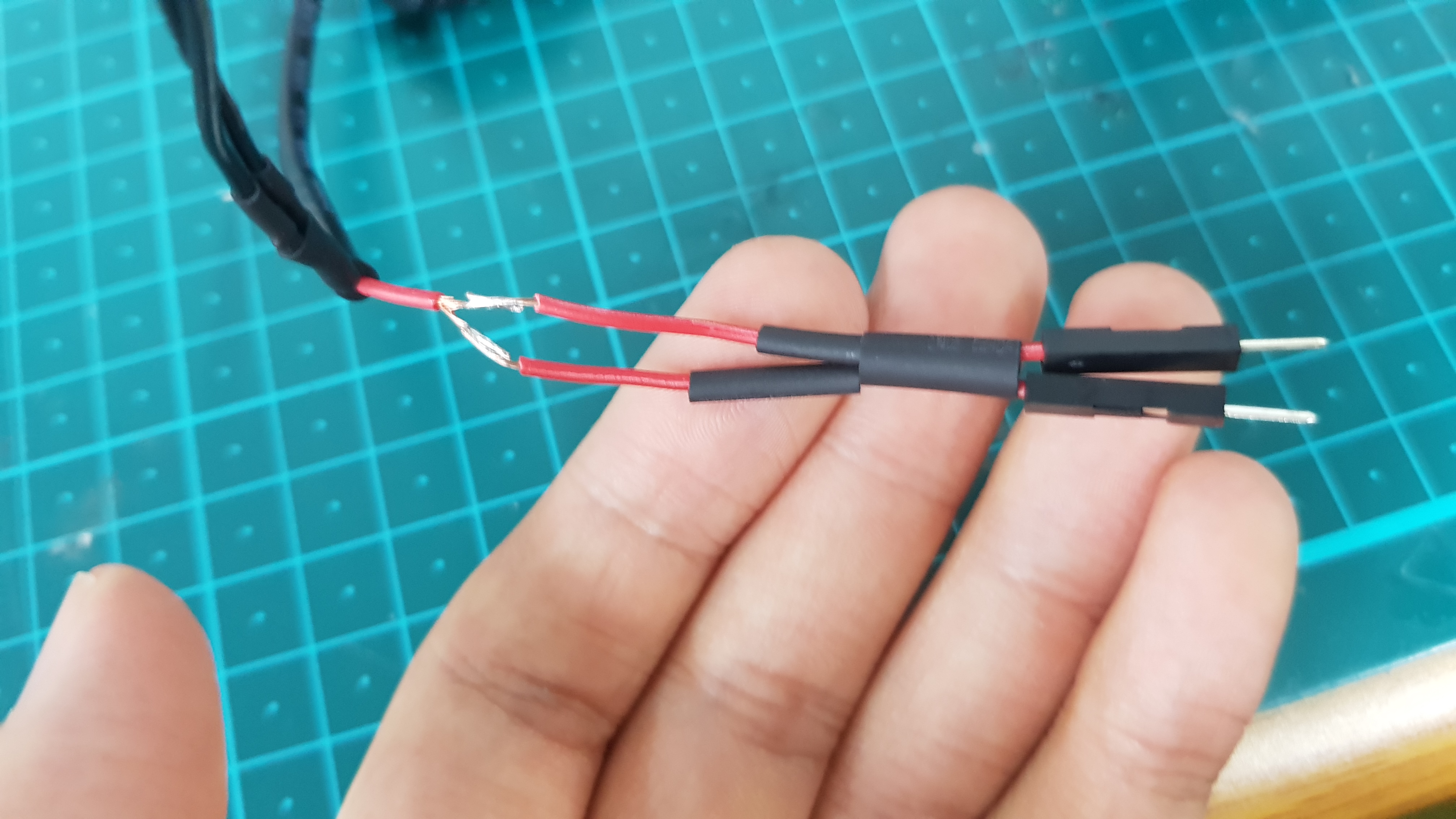

먼저 작은 수축 튜브로 각각의 두 라인을 커버 하고,

갈라지는 부분의 틈까지 씌워주기 위해 큰 수축튜브도 미리 전선에 끼운 다음에

납땜.

수축 튜브 열수축.

해주시면 됩니다 :)
