선 굵기별 버틸 수 있는 전류량 (전력량)







 소비전류가 높은 기기 사용,



소비전류가 높은 기기를 사용할 때는 굵은 전선이 필요합니다.



아두이노 같이 수십 mA를 다루는 경우는 얇은 전선으로도 충분하지만

(그래서 보통 아두이노 세트에 들어있는 전선은 AWG26의 굵기를 갖습니다.)

(AWG는 전선 굵기의 단위로 보면 되고, 숫자가 클수록 얇습니다.)

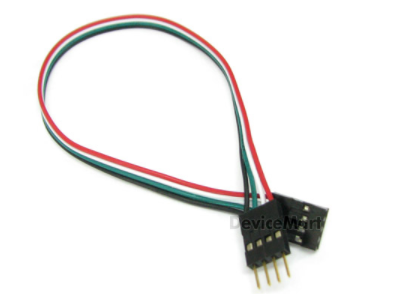

이런식으로 소켓 달린 얇은 전선!



펠티어, 펌프, 모터

혹은 가정의 전자기기를 구동하는 대에는 비교적 높은 전류가 필요하고

그렇기에 굵은 전선이 필요합니다.



이전에 냉각시스템을 구성하는 과정에서 펠티어에 얇은 전선을 사용했고,

어느 날부턴가 작동이 되질 않았습니다.

이유가 뭘까 생각하다가, 문득 전선 굵기에 대한 내용이 생각났고

연구실에 가지고 있던 AWG18 (기존 AWG26 -> AWG18)로 다시 납땜을 해주니 문제없이 잘 돌아갑니다 :)

3~5A에 해당되는 전류에 얇은 전선을 사용, 그로 인해 전선이 타서 끊어졌기 때문이었어요.

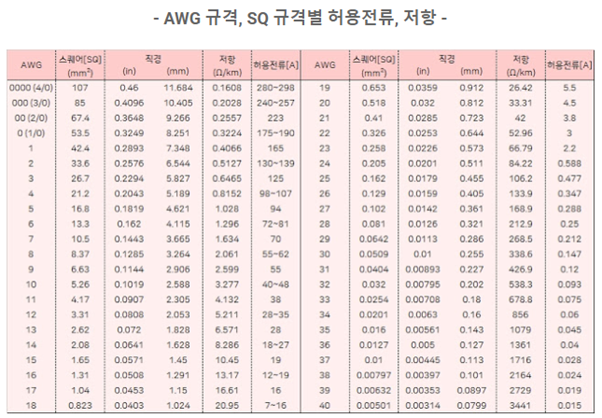

아래는 필요 전류에 맞춰 어느 굵기의 전선이 필요한지 나열한 표 입니다. :)



300x250

 전선 굵기별 전류량, 표





https://devicemart.blogspot.com/2019/06/blog-post.html







마치며



미리 필요한 전선 굵기를 확인하고,

나중에 시스템을 구동할 때 문제가 되지 않길 바랍니다 :)
