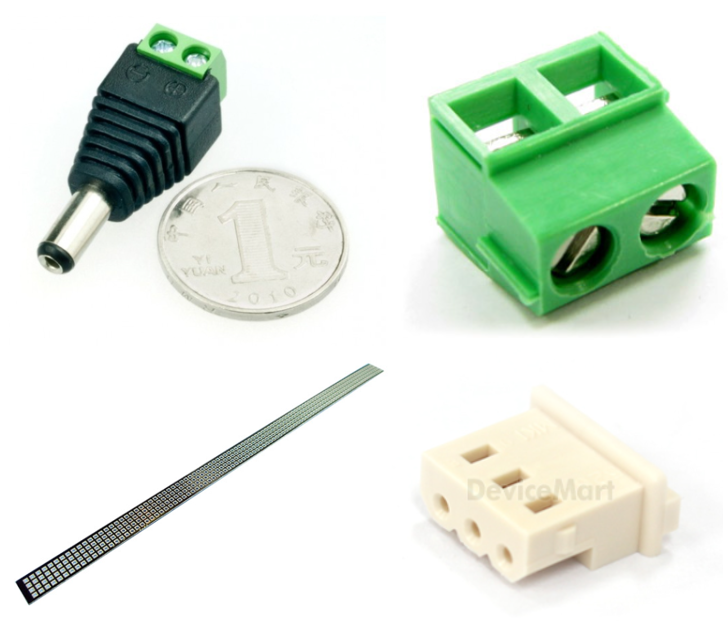

회로 구성(파워연결/데이터로깅)에 있어 유용한 커넥터/어댑터/2핀/클림프 + 잘라 쓰는 기판/만능기판

차례

- 파워연결/데이터로깅

- DC Barrel Adapter

- 변동이 없는 회로 구성에

- 클램프 제품들

- 빵판/만능기판



 파워연결/데이터로깅



안녕하세요, 이번 포스팅에선 기존에 구성된 회로/시스템에서

파워를 연결하고 데이터로깅을 할 때,

데이터로깅 장비(DAQ 등)나 파워연결(파워서플라이/파워케이블 등)를 여러곳에 돌려써야할 그러한 상황에 도움될 몇몇 제품을 정리해두고자 합니다.

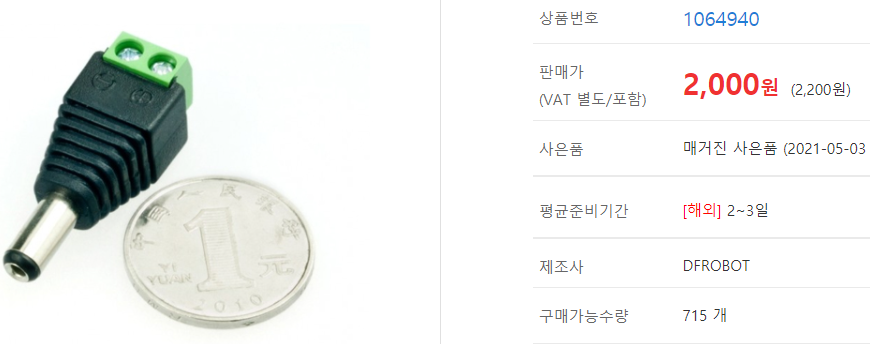

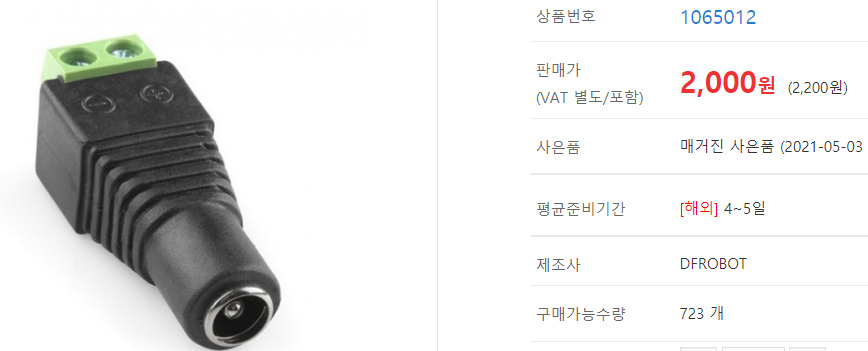

 DC Barrel Adapter



암수 쌍으로 사용하는 이 제품은 데이터로깅에 가장 유용히 쓰고 있는 어댑터입니다.

센서의 전선에 피복벗기고 납 조금 물려서 딴딴히 만들어 사용하면

드라이버만 있으면 끼우고 풀기도 편하고

전선을 끼워두면 암수 어댑터를 꼽고 뽑기만 하면 되니 상당히 유용합니다.

2021.05.12 - [정리, 공부해요/기계공학] - 열유동 열교환 수냉식 쿨링 실험을 위한 시스템 설계 - 우선완성

열유동 열교환 수냉식 쿨링 실험을 위한 시스템 설계 - 우선완성

실제 이번 열전달 실험 셋업에서 차압데이터와 유속데이터를 DAQ에 연결해 로깅하는데 유용히 사용했습니다.



 변동이 없는 회로의 구성에



회로가 정립되어 더이상 변동이 없고

기판에 정형화된 회로를 잡을때는 위의 Barrel adapter 같은 제품보다는

기판에 같이 납땜해줄 수 있는 제품들이 좋다 생각됩니다.

(물론 저는 기판에 회로를 전부 구성해 납땜까지 하는건 귀찮,,아서 대충 빵판쓰고 핑크보드 같은 우드락에 파트/요소들을 박아넣어서 위치만 잡아줬기에, 위의 어댑터를 더 유용히 사용했습니다 ㅎㅎ)

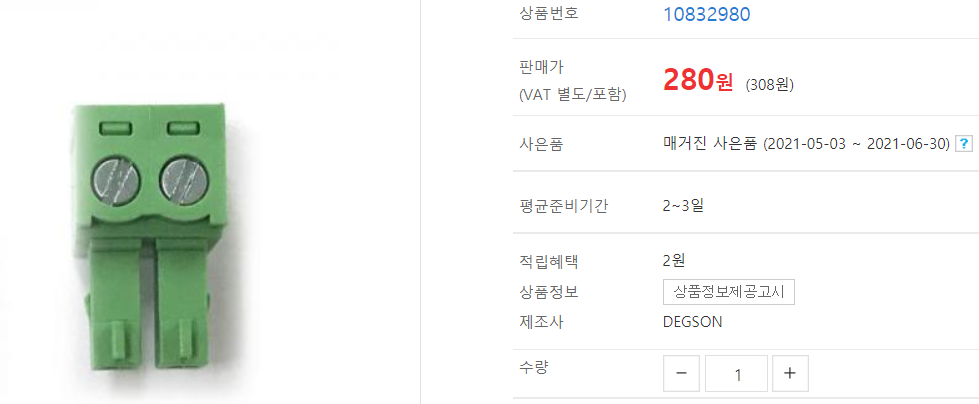

15EDGK-3.81 (2핀)

암놈만 기판에 납땜이 가능하고, 숫놈은 간단히 전선을 볼팅으로 조여 암놈에 끼우고 빼며 사용할 수 있습니다.

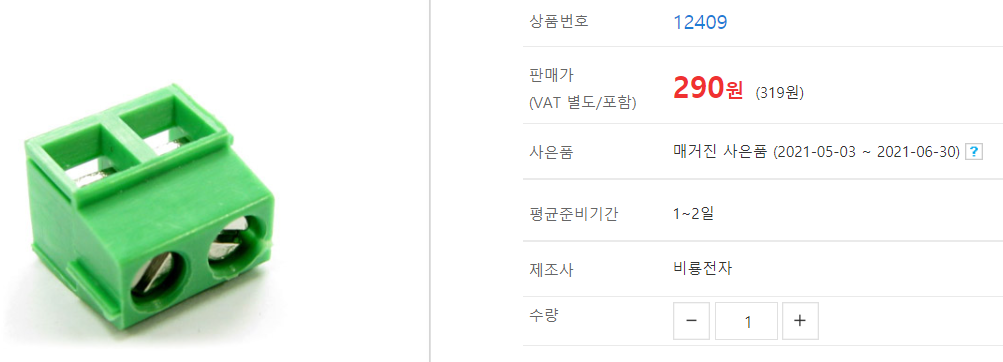

BR-5001C(2핀)

혹은 양쪽 다 기판에 납땜해주고 (혹은 빵판에 꽂아주고) 필요에 맞게 핀을 연결 후, 똑같이 전선을 볼팅으로 연결해 사용합니다.

아직 포스팅 전이지만, 펠티어를 구동함에 있어 외부전원이 필요했고

그를 연결할 때 사용해봤습니다.





 클램프 제품들





51021과 53048이 페어 ((매우 작습니다))

5264와 5264가 페어 ((보편적인 기판에서 사용할 만한 사이즈로 보입니다.))

+ 각 어댑터에 맞는 클림프를 구입

+ 클림프가 들어갈 수 있는 굵기의 전선 구입

+ 클림프를 압착해줄 압착기 구입

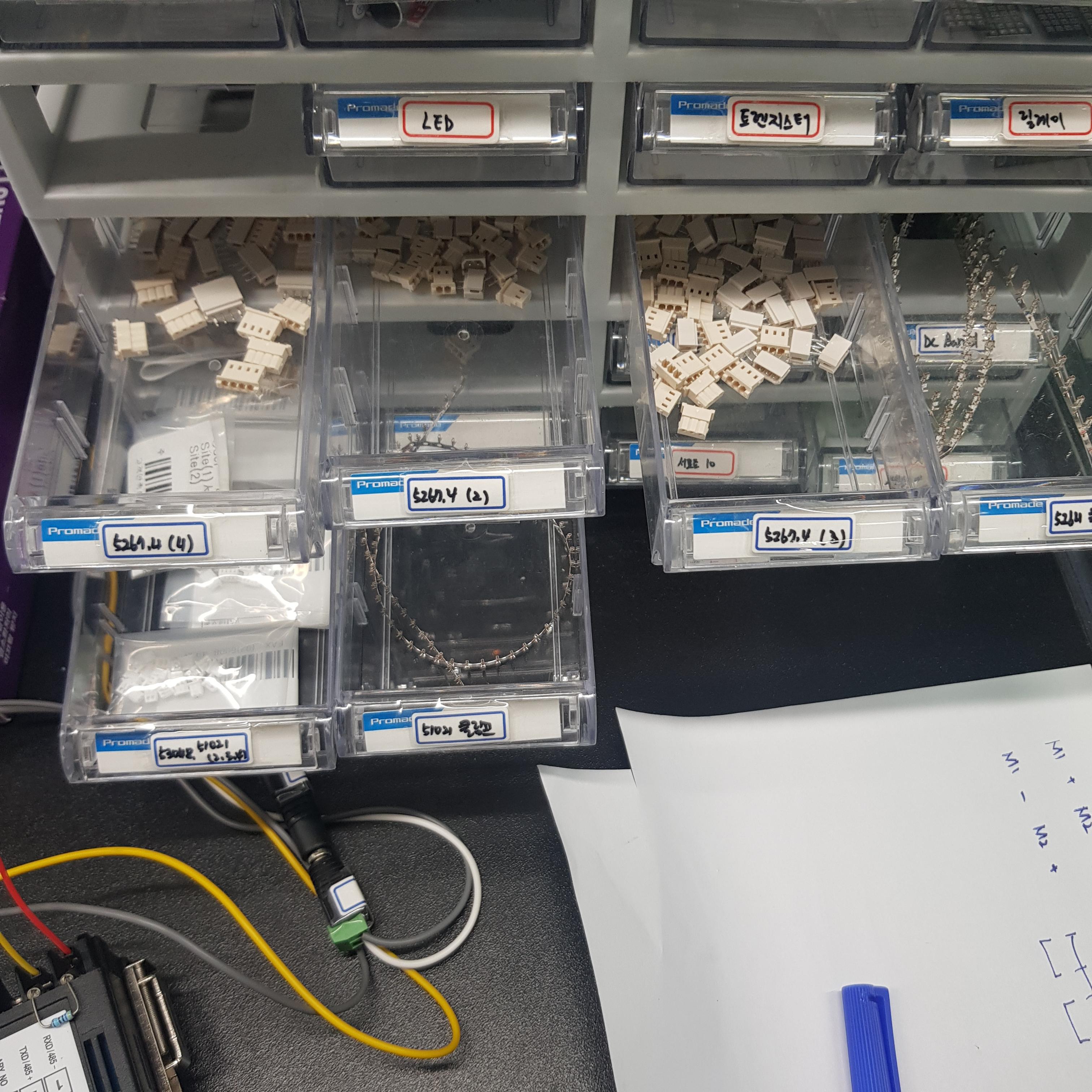

죄다 구입해두고선 너무 번거러워 사용치 않고 있습니다. 비추비추





 빵판/만능기판



저는 주로 빵판으로 간단히 연결만 구상해서 테스트를 진행했습니다.

그러나 작은 기판에 납땜까지 필요한 분들은 미니 만능기판이라던가

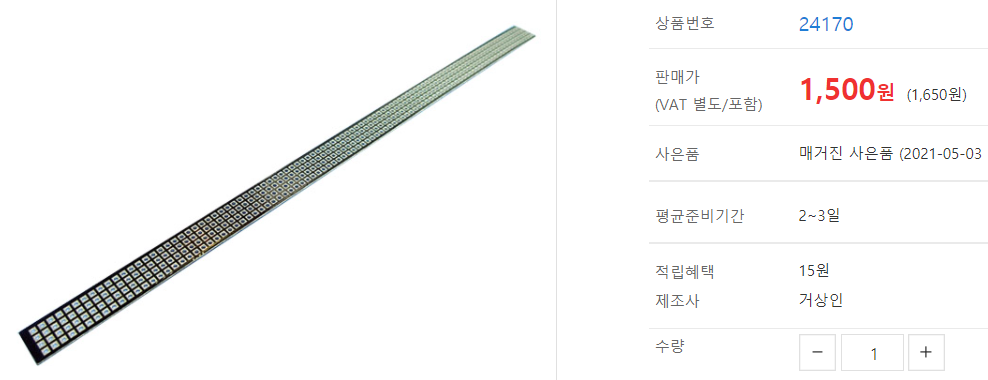

휘어지는 사각만능기판에 구상해도 좋겠습니다.

개인적으로 가위로 잘라 필요한 사이즈만큼, 소량만 쓰는 제품을 찾고 있었는데

이 휘어지는 사각만능기판은 가위로 정말 잘 짤려 좋았지만! 기판 구성은 귀찮기에 :p 사용친 않고 쟁여뒀네요 ㅋㅋㅋ





마치며



그저 처음에 필요한 제품을 찾을 때

이름을 모르면 참 찾기.. 난해할 때가 있습니다.

혹시나 원하는 특성의 검색으로 유입되시는 분들이 필요한 제품들을 찾아가셨으면 합니다 :)



// 저는 모든 제품을 '디바이스 마트'에서 구입해 사용했습니다. 상품번호나 이름 입력하시면 잘 나올 것 같아요.
