캐패시터(capacitor)/콘덴서란, 회로에 왜 필요한지, 직렬/병렬



- 캐패시터(capacitor)란

- 캐패시터(capacitor) 구조

- 캐패시터(capacitor)의 역할

- 캐패시터(capacitor)의 연결, 왜 직렬/병렬 연결을 하는지



캐패시터(capacitor)란



반도체, IC하시는 분들에게는 캐패시터(Capacitor)로 불리고

저주파, 높은 전압에서 사용하는 경우, 콘덴서라고 부른다.

에너지를 전압의 형태로 저장하는 역할을 하는 녀석으로, 전압을 충/방전하는 수동소자

Letuin



캐패시터(capacitor) 구조

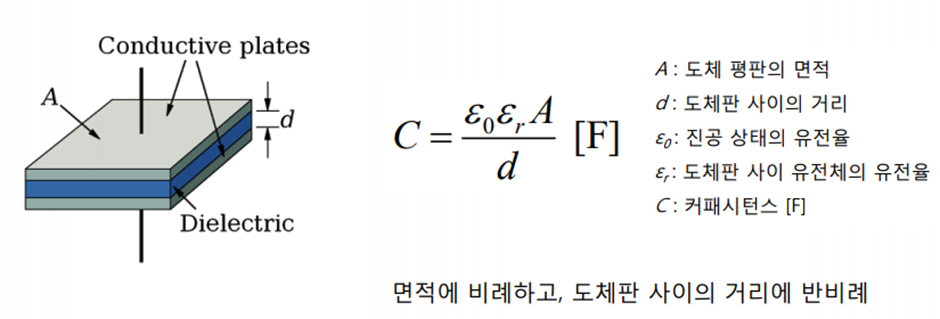

평판 캐패시터:

가장 기본적인 구조

금속판 사이에 유전물질(유전체)에 의해 절연되어 있는 구조이다.

2022.02.08 - [정리, 공부/전기, 전자, 통신] - 유전체(Dielectric), 유전상수(Dielectric constant), 유전손실(Dielectric loss value)

2022.02.08 - [정리, 공부/전기, 전자, 통신] - 유전체의 전자기파 흡수과정 (저주파수, EMI S, 마이크로파, 전자레인지)

큰 용량의 캐패시터를 만들기 위해: 유전율이 높은 유전체를 사용하고 도체판의 면적을 넓게 해준다.

Letuin



캐패시터(capacitor)의 역할



1. 에너지 저장(Energy Storage)



보통, Large signal(DC) 기준으로 Small signal(AC)이 움직인다.

2. 교류 신호를 통과(Coupling, AC Coupling, Capacitor)

~ 직류 차단, 교류 통과 -> 직류신호와 교류신호 분리 역할

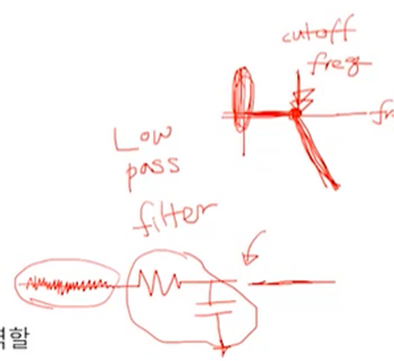

3. 노이즈 제거(Decoupling or Bypass Capacitor)

~ 노이즈 분리(decouple)

~ 회로를 구성해 안정된 직류 전원만 통과(Bypass)되도록 하는 역할 (아래와 같이 달아서)

캐패시터 쪽으로 교류 통과, 직류는 다른 길로





캐패시터(capacitor)의 연결, 왜 직렬/병렬 연결을 하는지

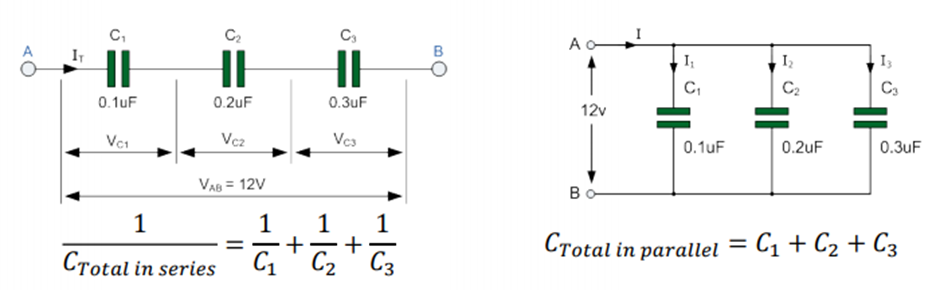

캐패시터 직렬 = 전체 캐패시터 값이 작아져 / 병렬 = 커져 ~~ 저항과 반대

Letuin

직렬과 병렬 연결을 하면 얻게되는 이득은? ~ 저항과 같은 이유

1. 표준에 없는 용량 가능
2. (곱의 연산으로) 오차 확률 줄여
3. 총 정격전압이 커져

~ 캐패시터는 정격전압보다 큰 전압이 인가되면 파손된다 = 물통의 물이 넘치듯





마치며



인덕터, 저항에 대해서도 이어 포스팅하겠습니다~
