인덕터(Inductor) 코일 인덕턴스란, 회로에 왜 필요한지, 어떻게 사용되는지



- 인덕터(Inductor) 코일 인덕턴스란

- 인덕터(Inductor)는 왜 필요한가

- 인덕터(Inductor)와 캐패시터(capacitor)의 활용



인덕터(Inductor) 코일 인덕턴스란

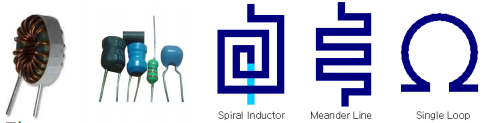

반도체, IC하는 분들에게는 인덕터(Inductor)로 불리고

저주파에서 사용되는 경우 코일로 불린다.

Letuin

인덕터는 에너지를 전류의 형태로 저장 -> 전류를 충/방전

인덕턴스(L): 도선에 전류가 흐를 때, 그 전류의 변화를 막으려는 정도, 단위는 H(헨리)

Letuin

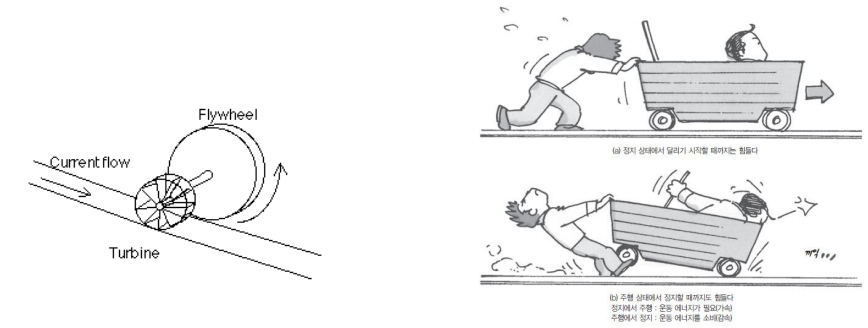

관성 & (움직이기 시작할 때)정지마찰과 비슷한 느낌



인덕터(Inductor)는 어디에 쓰이는가



전류의 변화를 지연시키려는 특성 -> 전원회로, 평활회로(smoothing circuit)에서 사용



저항은 주파수에 상관없이 일정한 값을 갖는 반면,

인덕터는 고주파로 가면 그 저항성분이 점점 커져 즉, 인덕터는 고주파 성분은 잘 통과시키지 않아 -> 필터 회로, 고주파 노이즈 제거 용도 (고주파 필터효과)



인턱터를 캐패시터와 함께 사용하면 특정 주파수 성분만 통과시키거나 통과시키지 않는 공진회로로 사용 가능 -> 인덕터로 고주파 제거 + 캐패시터로 저주파 제거

Letuin



인덕터(Inductor)와 캐패시터(capacitor)의 활용



<캐패시터 참고>

2022.02.09 - [정리, 공부/전기, 전자, 통신] - 캐패시터(capacitor)/콘덴서란, 회로에 왜 필요한지, 직렬/병렬

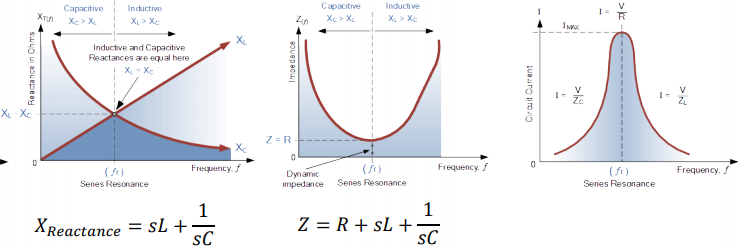

인덕터는 주파수가 높아지면 통과 잘 안돼

캐패시터는 주파수가 높아질수록 통과 잘돼

Letuin



Letuin

(1,2) 저주파에서는 주로 캐패시터가 역할을 하고, 고주파에서는 인덕터가 주로 역할을 한다.

(3) 그렇게 캐패시터와 인덕터가 함께 사용되는 회로에서는 특정한 주파수에서만 전류가 통과하는 회로가 된다.



마치며



인덕터의 직렬과 병렬 연결

저항과 계산 동일, 직렬/병렬 특성 동일

하지만 정격전류가 중요하기에 직렬/병렬 연결을 사용하지 않는다
