카트리지 히터 선택(열량,전압)과 사용(구조,장착,주의사항)



소제목

- 카트리지 히터

- 카트리지 히터 선택

- 카트리지 히터 사용

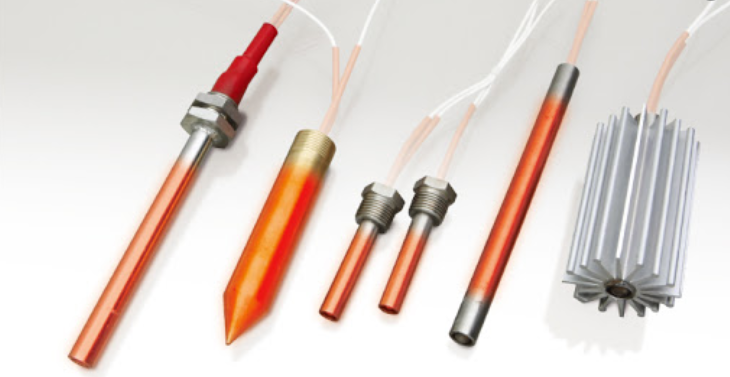

 카트리지 히터



원통형 히터, 줄 히팅 원리를 사용합니다.

2021/02/26 - [정리, 공부해요/기계공학] - 줄 히팅 (Joule heating) - 히터, 난로, 가열

줄 히팅 (Joule heating) - 히터, 난로, 가열



http://www.dwhot.net/?page_id=1098

300x250



 카트리지 히터 선택



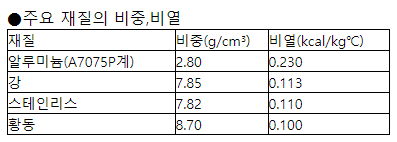

1. 히터에 필요한 열량 결정

2. 히터의 개수와 열량 결정

총 열량 = 하나의 열량 x 개수



3. 히터의 직경과 길이 결정

전력 밀도 개념을 사용하는 곳도 있던데, 이부분은 잘 모르겠습니다.

카트리지 히터를 구입하는 과정에서

Dimension (지름 & 길이)에 따른 뿜어 낼 수 있는 전력을 표기해줍니다.

너무 작거나 크기가 커지면 값이 올라가고, 전력량이 높아질수록 값이 올라가지,

전력 밀도에 대한 개념을 어디다 비교해보라는 것인지는 잘 모르겠더군요.



그냥 자신이 필요한 Dimension에 맞고, 위에서 구한 필요 열량을 갖춘 제품이면 되지 싶습니다.



4. 사용되는 전압 결정

전압 또한 구입할 때 보통 기제되어 있습니다.

그에 맞는 전압을 공급해주고 충분한 전류 (P=VI에 따라)를 공급해주면

구입할 때 명시된 W만큼의 열량을 내주는 히터가 됩니다.

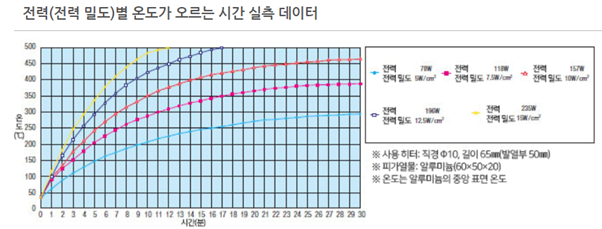

5. 전력밀도 (그래도 빼먹긴 그러니 식 첨부 & 2~15가 적당한 값이라 합니다)

https://kr.misumi-ec.com/tech-info/categories/machine_design/md05/a0035.html?bid=bid_kr_ec_43766_192





 카트리지 히터 사용

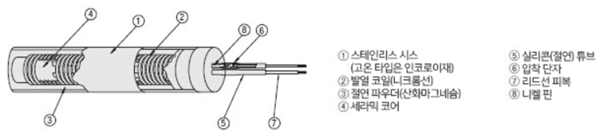

1. 기본구조

니크롬선을 고온 특성이 우수한 세라믹 코어에 감고,

산화 마그네슘으로 절연된 압축형 히터입니다.

https://kr.misumi-ec.com/tech-info/categories/machine_design/md05/a0035.html?bid=bid_kr_ec_43766_192



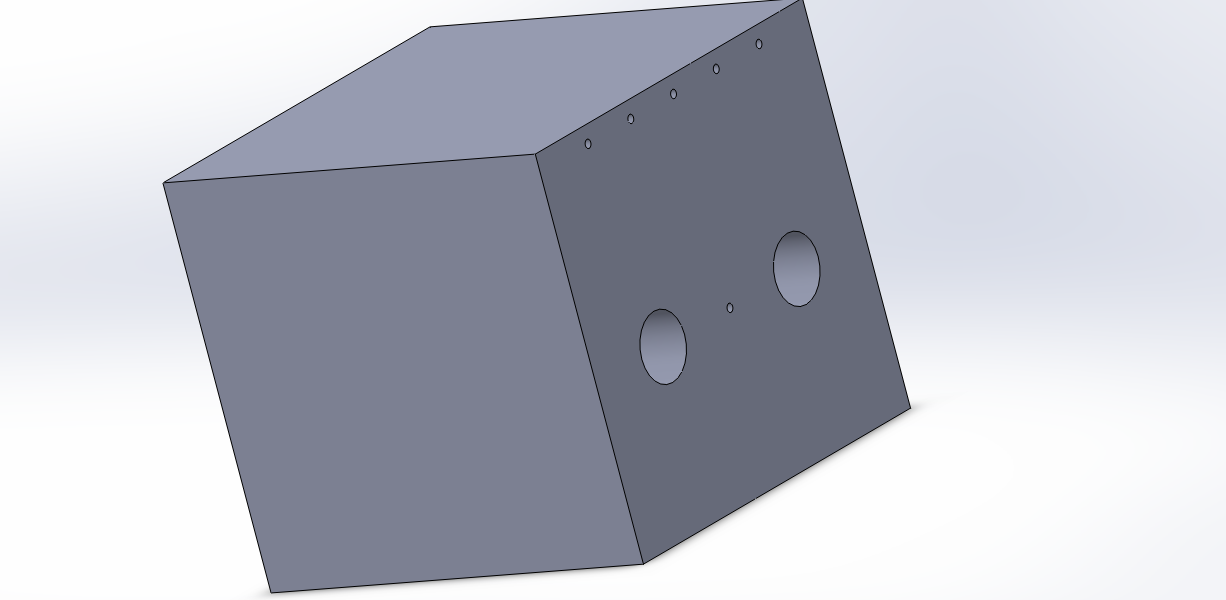

2. 장착

http://www.22721971.co.kr/shop/goods/goods_view.php?goodsno=151

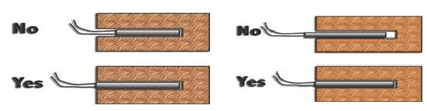

간단히, 제품에 딱 맞게 잘 넣어주면 됩니다.

삐저나오지 말고, 더 들어가지 말고.



히터와 피가열물의 밀착 정도는 히터의 수명에 영향을 미칩니다.

또한 큰 빈 공간은 온도가 오르는 시간을 길게 해서

온도 제어에 대한 응답 속도가 늦어지는 원인이 됩니다.



3. 사용주의

ON−OFF 사이클이 비정상적으로 짧으면 히터의 수명에 악영향을 줍니다.

PID 제어를 통한 컨트롤러의 사용을 권장합니다.

정격 전압(V) 이상에서 사용하지 맙시다.





마치며



이번에 펌프를 사용한 쿨링 시스템을 구상중인데.

계산상으로 아주 짧은 시간 (1초도 되지 않아) 필요 온도까지 올라간다고 하니,

쿨링 속도가 그만큼 받쳐줄까 걱정입니다.

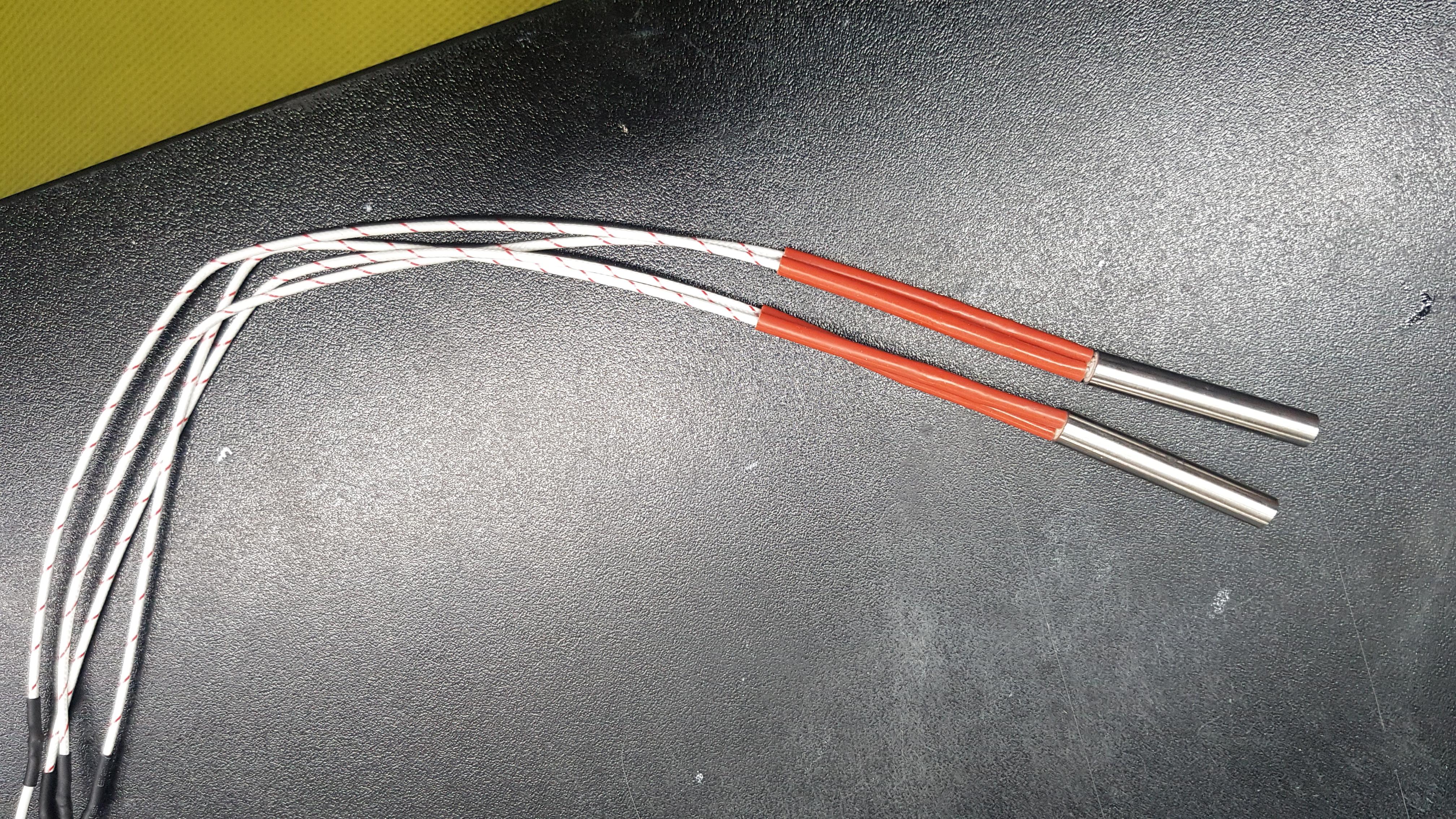

8pi x 50 mm, 90 W 2Ea
