유량계의 간단한 원리와 종류, 선택

목차

- 유량계의 원리

- 유량계 종류

- 유량계 선택





 유량계의 원리



http://blog.daum.net/rockjjy99/2645

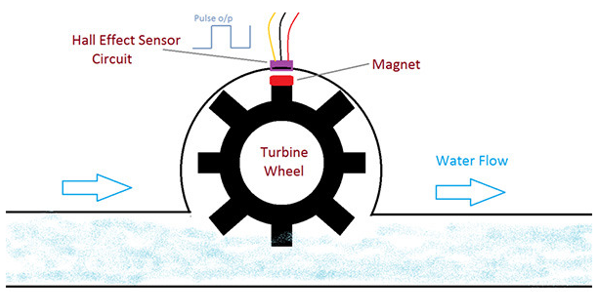

유체의 흐름으로 터빈 휠이 회전하면, 마그네틱 홀 센서를 차단하고/값을 주게됩니다.

유속에 따라 휠의 속도가 결정되고, 그 속도는 차단과 연결의 반복으로 인한 pulse값으로 출력됩니다.

그리고 이러한 pulse 값을 유속으로 계산하여 보여주는 것입니다.



https://bc-robotics.com/tutorials/using-a-flow-sensor-with-arduino/

유량센서가 pulse 값을 주기에, 아두이노를 사용해 pulse를 유속으로 계산하여 출력하기도 합니다.

(하지만 보통 유량계를 판매하는 곳에서 '지시계'라고 펄스값을 유속값으로 전환해주는 모듈도 합께 판매합니다.)

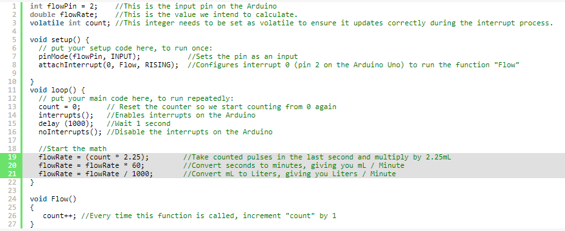

코드에서,

2pin 으로 input value = [pulse/second] -> X 2.25 [mL/pulse] -> X 60 [second/minute] -> / 1000 [mL/L]

이렇게 받은 초당 pulse 값을 LPM, 유속을 나타내는 대표적인 단위로 Liter per Min(L/min), 으로 전환해줍니다.



300x250

 유량계 종류



이부분은 그냥 아 이런종류가 있구나 정도만 체크하고 넘어갈까 합니다.

https://ulsansafety.tistory.com/253 비교적 자세히 나와있는 블로그





 유량계 선택



비교적 정밀한 유량계가 필요하기에,

아두이노를 활용하거나, 아두이노에 활용할 만한 저가의 유량계는 선택에서 제외했습니다.



센서를 알아보다 보면,

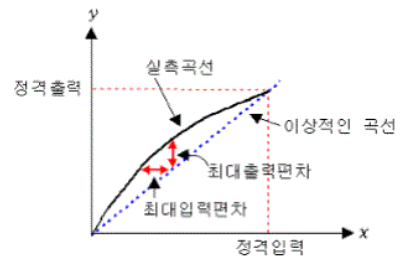

직진성 (FS), 센서 분해능 등의 정밀도를 나타내는 내용들을 명시해 줍니다.



http://smartmanufacturing101.blogspot.com/2017/09/blog-post_5.html

센서 분해능: 최소 어느 단위까지 분해/측정이 가능한지







마치며



((( 2% FS (38만) -> 1% Reading (150만), 기어유속계 )))

가격은 정밀도 1% 차이로 100만원이 뛰기에,, 2.5%정도의 정밀도를 한계로 구입을 진행했네요 :(

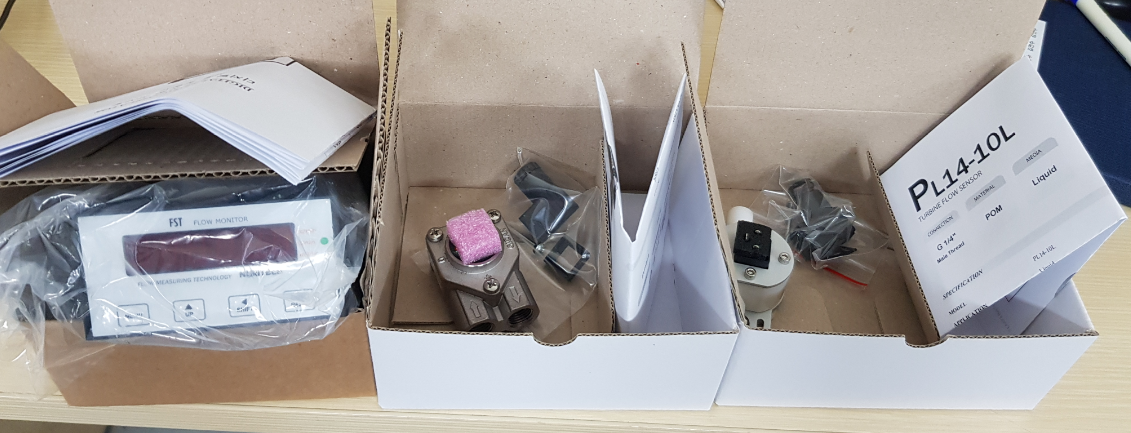

지시계 - 저속유량계 - (비교적)고속유량계, '누리텍'제품
