 열전대 종류



열전대는 다양한 타입(종류)별로 사용 물질과, 그에 따른 측정 온도와 오차가 다릅니다.

그 사항을 한번 정리해두고자 포스팅 합니다 :)

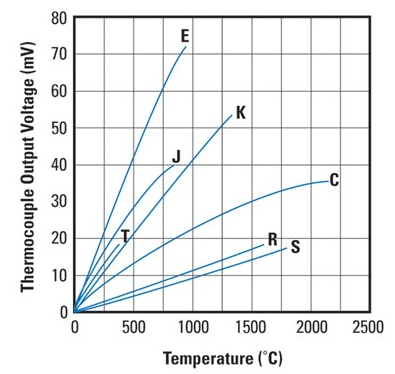

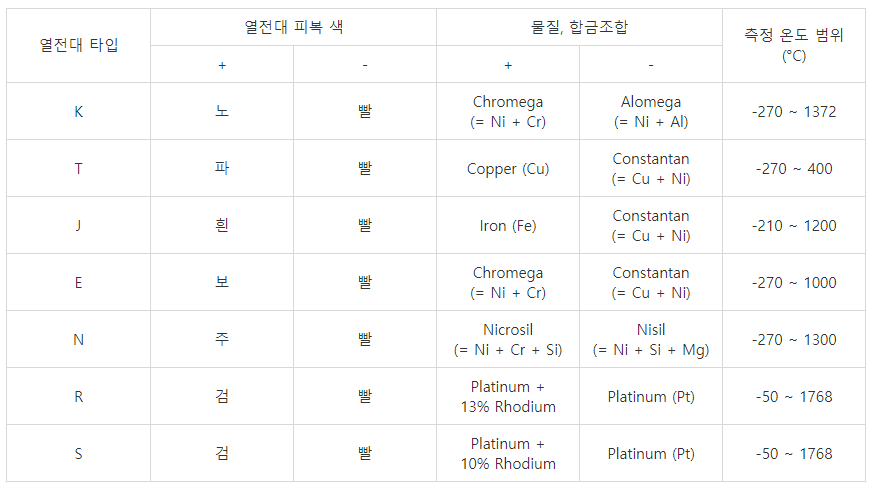

 열전대 종류, 표



http://blog.naver.com/PostView.nhn?blogId=omegaenginee&logNo=220289994450&parentCategoryNo=&categoryNo=29&viewDate=&isShowPopularPosts=true&from=search







300x250



 어댑터 사용



사용 예시는 T 타입 어댑터 입니다.

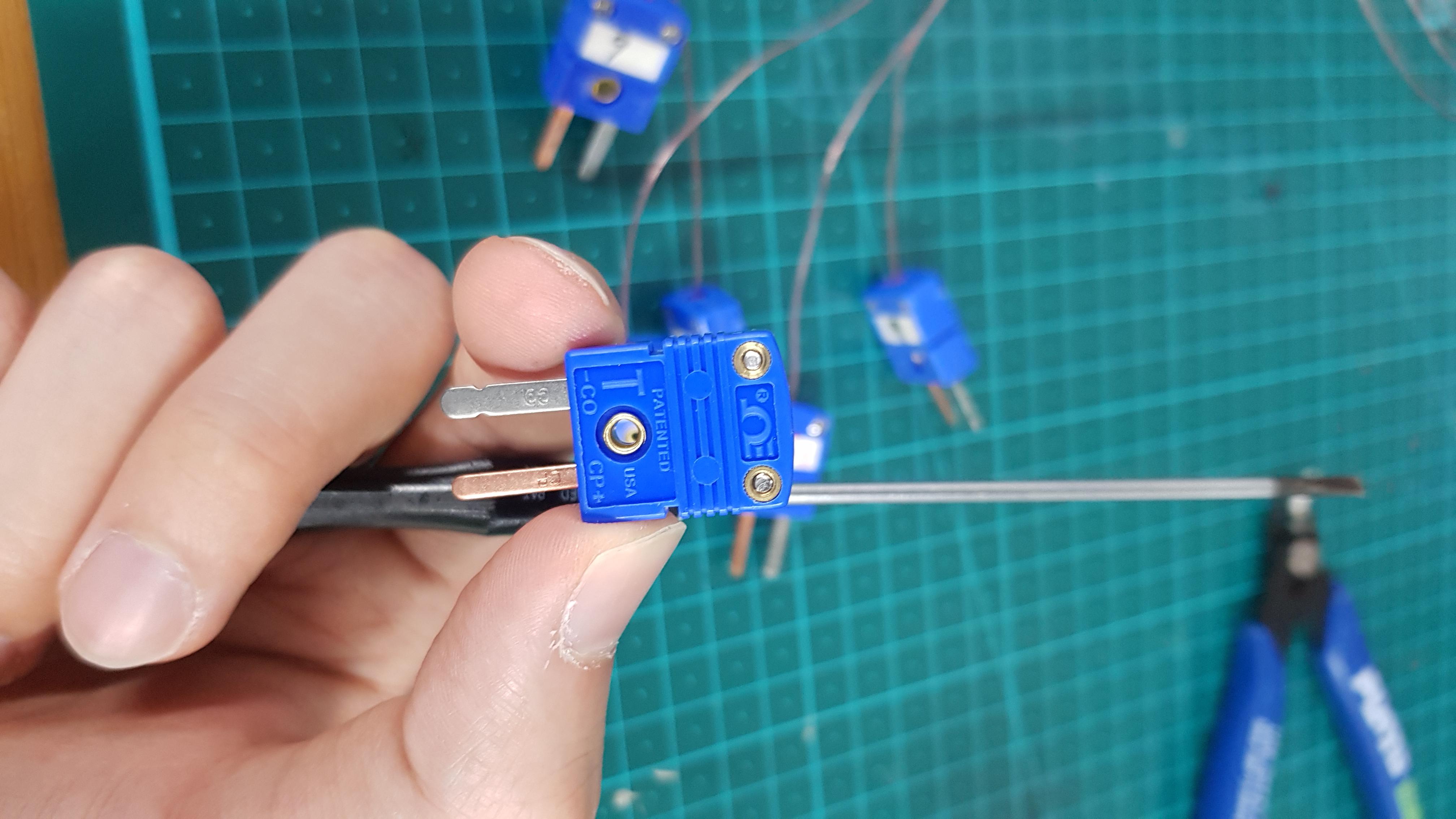

뒷면에는 물질과 +,- 상이 기제되어 있고

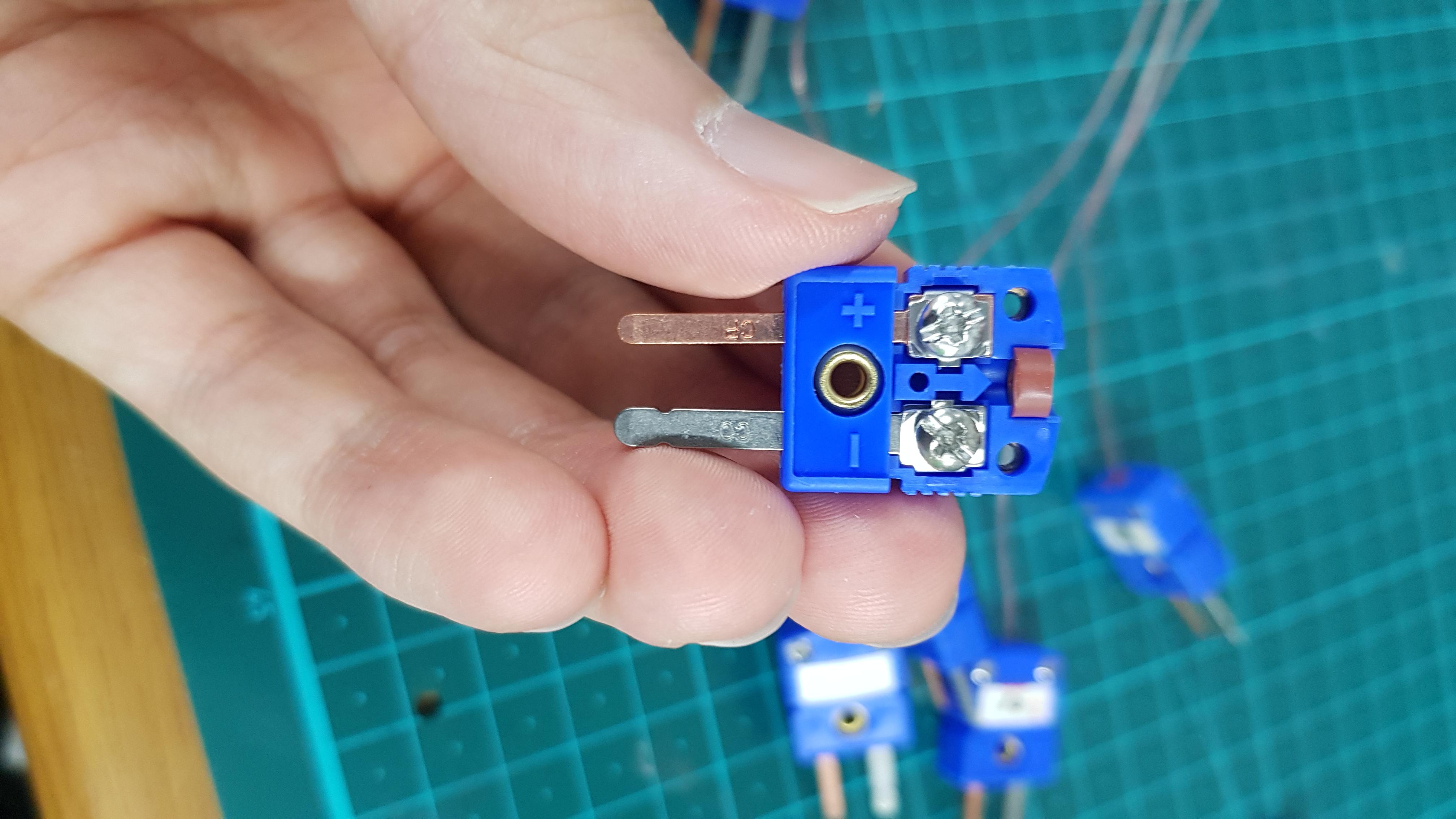

앞면에는 +,-상이

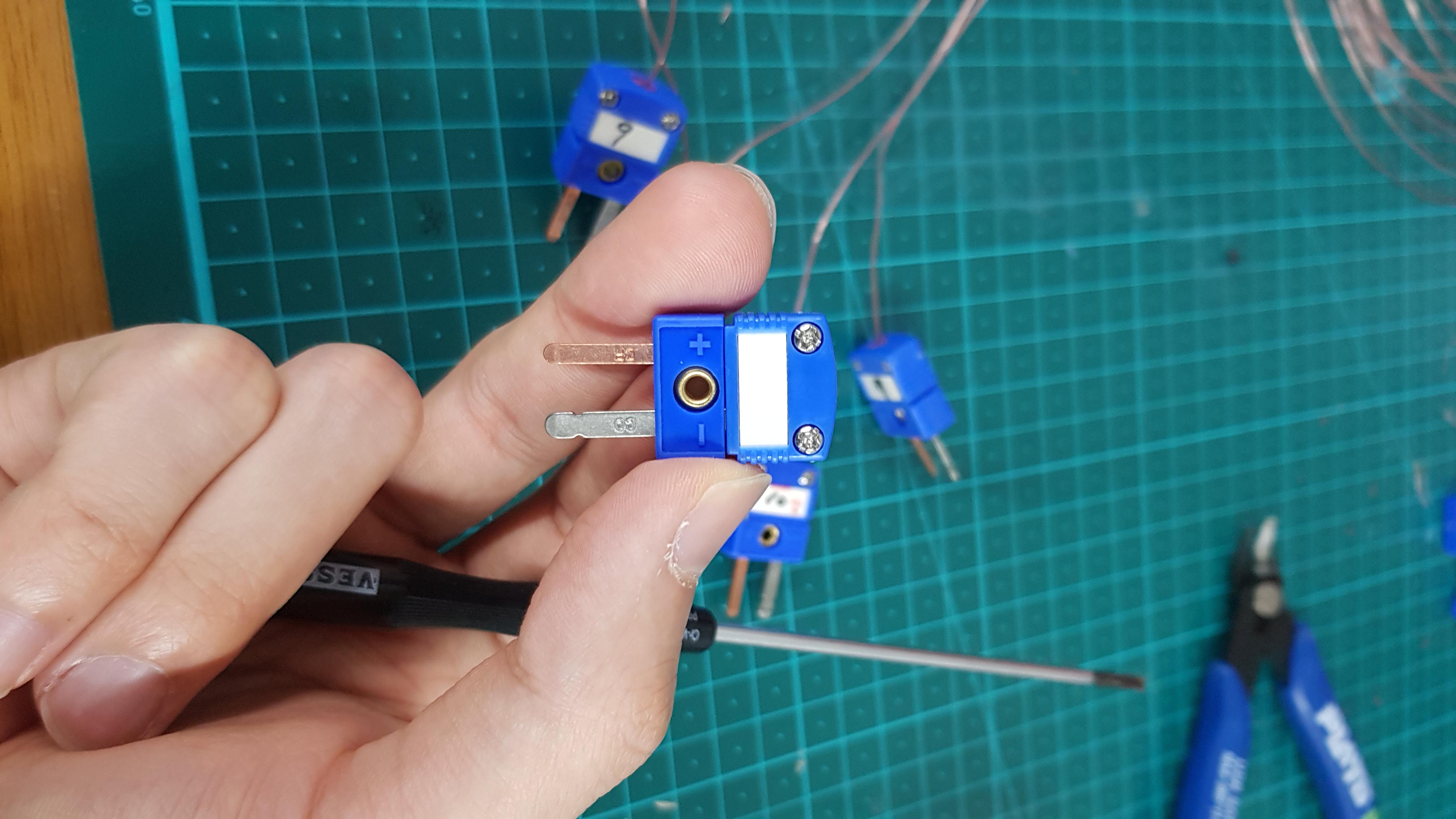

열어보면 열전대를 연결할 수 있는 조이개

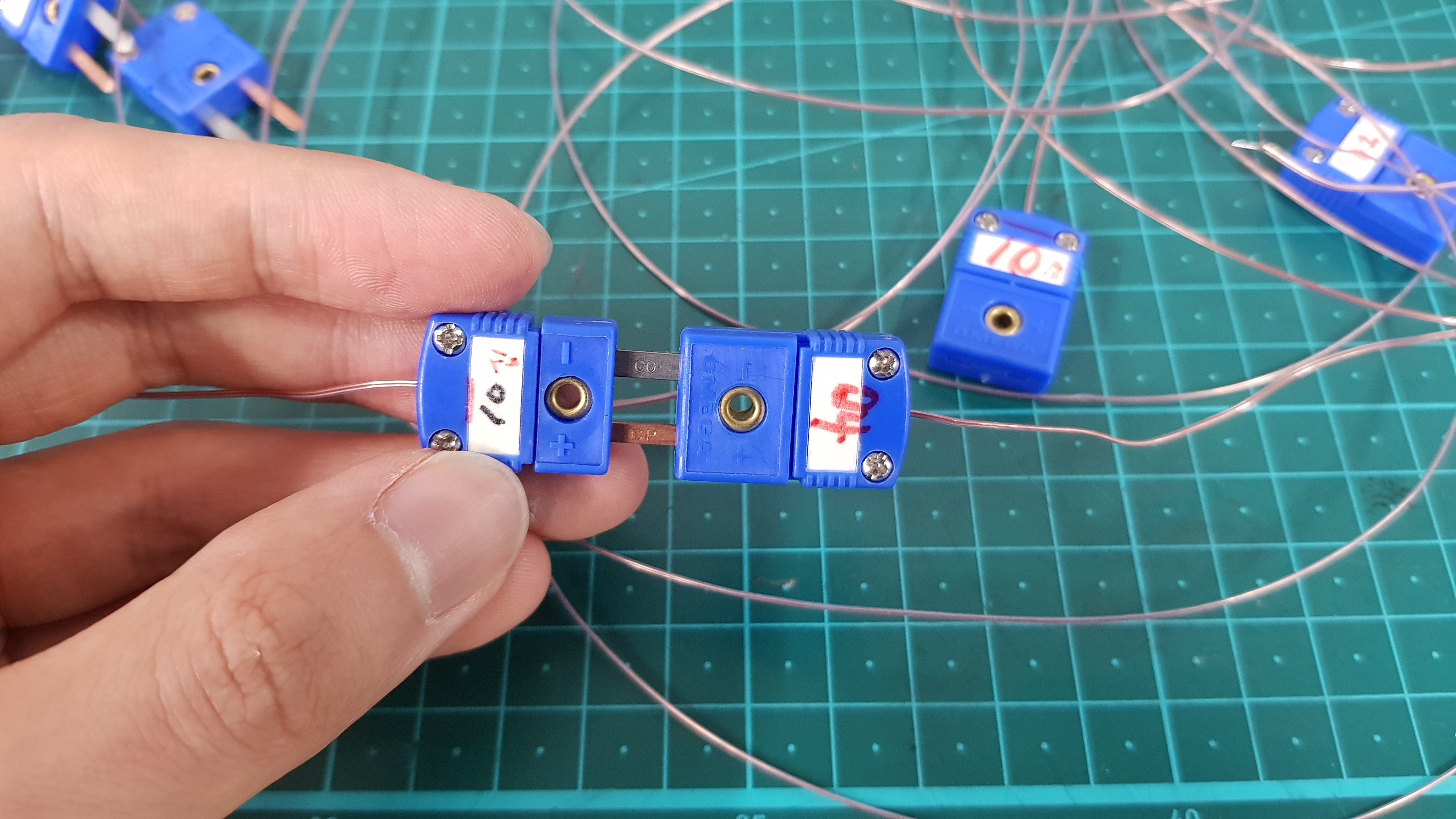

어댑터 암/수는 같은 상끼리 연결해주면 됩니다.

T타입의 경우, 열전대의 피복을 벗겨보아도 선 색이 구리빛과 은색빛으로 나뉩니다 (구리/콘스탄탄)

그렇기에 딱히 +,-의 피복색이 어떻냐를 찾아서 연결해줄 필요 없이, 같은 색에 연결해주면 됩니다.

(열전대 어댑터의 막대기,,의 색 = 열전대 피복의 벗긴 금속의 색)



하지만 K타입의 경우, 물질이 둘다 은색을 띄기에 피복과 +,-상에 맞추어 연결해주어야

나중에 읽는 값에서 -로 뒤집힌 값이 아닌 온전한 +값을 얻을 수 있습니다.





마치며



저는 이번 셋업에

물속의 온도를 측정하기 위해 K 타입을 사용하고 (구리가 덜 있기에 괜찮겠지 싶어서,, 하지만 물에 사용하는 열전대가 따로 있다고 합니다 ㅎㅎ)

K 타입에 비해 오차가 적은 T 타입으로 Heatsink의 온도를 측정합니다 :)
