소제목
- 열전대 제품번호
- 열전대 제품번호 의미
열전대 제품번호

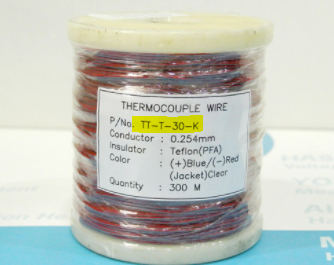

열전대를 보면 아래의 형광팬과 같이 몇개의 문자들이 나열되어 있습니다.
이들이 각각 의미가 있는데,
사용하는데 필요한 사항들을 나름의 규칙을 새워 나열해둔 것입니다 :D

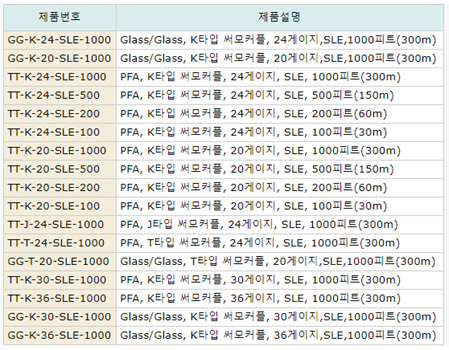

열전대 제품번호 의미

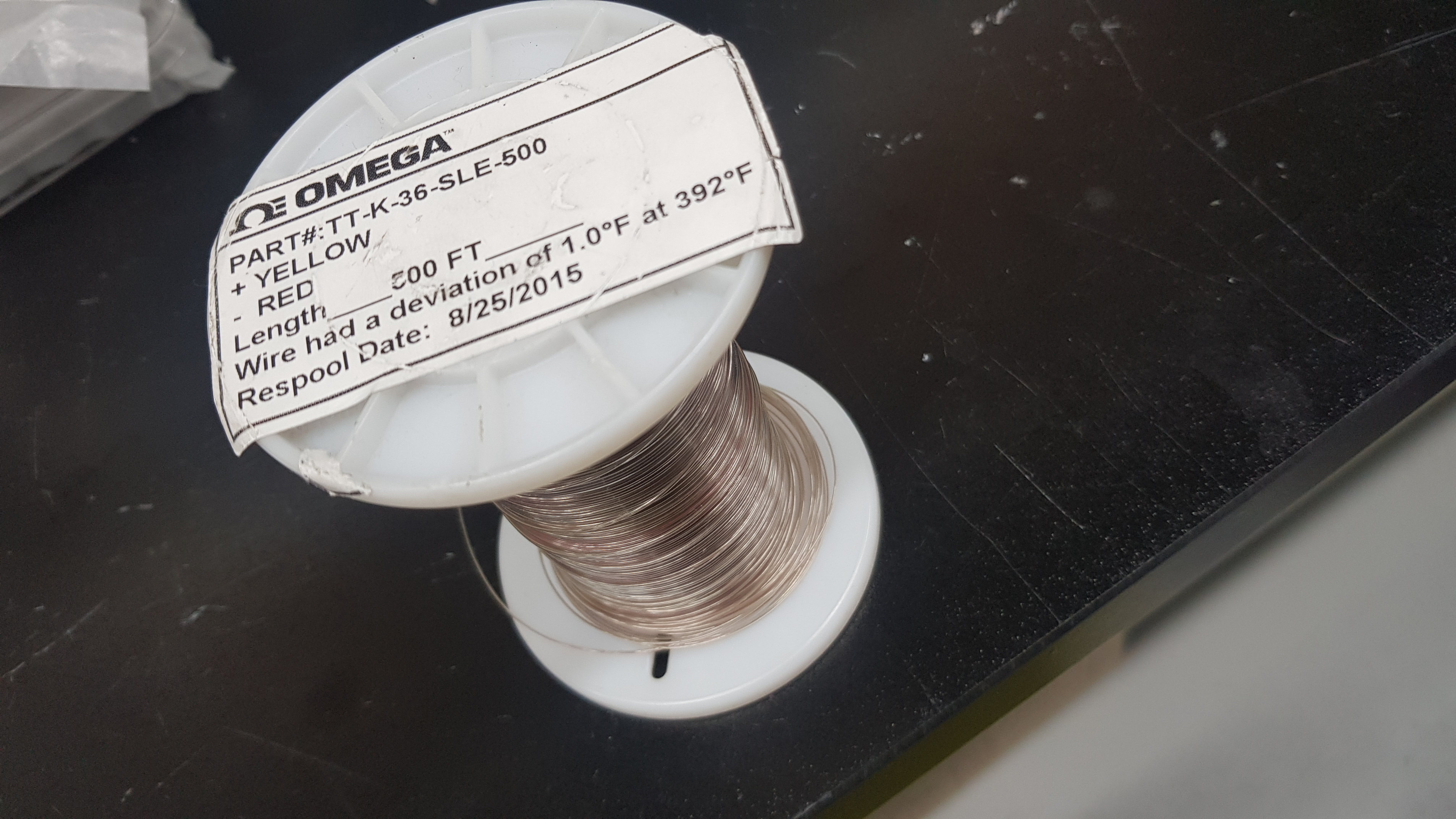

위의 사진의, TT-T-30-K를 참고하면
위의 제품번호에 피복재질/와이어 측정범위 및 오차율, 열전대 물질(열전대 타입)/와이어 굵기 를 알 수 있습니다.
1. 절연타입, 피복의 사용온도
GG(Glass/Glass): -73 ~ 482 ℃
TT(PFA): -267 ~ 260 ℃
KK(Kapton): -267 ~ 316 ℃
TFE(PTFE tape): -267 ~ 260 ℃
FF(FEP 폴리머): -200 ~ 200 ℃
HH(고온용 유리섬유): -73 ~ 704 ℃
XC(고온용 세라믹): -73 ~ 1204 ℃
XS(고온용 실리카 절연): -73 ~ 1038 ℃
2. 써모커플 타입 선택
K, J, T, E, N 타입
2021/03/02 - [정리, 공부해요/기계공학] - 열전대 종류, 어댑터와 연결 (+,-), 사용온도, 사용물질
열전대 종류, 어댑터와 연결 (+,-), 사용온도, 사용물질
소제목 - 열전대 종류 - 열전대 종류, 표 - 어댑터 사용 열전대 종류 열전대는 다양한 타입(종류)별로 사용 물질과, 그에 따른 측정 온도와 오차가 다릅니다. 그 사항을 한번 정리해두고자 포스
setoo0922.tistory.com
3. 와이어 굵기
((단위는 AWG !!))
20: 0.81 mm
24: 0.51 mm
30: 0.255 mm
36: 0.127 mm
40: 0.0799 mm
마치며
열전대 구입 시, 제품 번호 참고하시어 필요 온도, 필요 굵기에 맞는 열전대 구입하시길 바랍니다 :)
