펌프의 양정에 대해 (흡입양정, 토출양정, 실양정, 전양정, 손실양정)









 양정, head pressure



양정이란, 펌프가 유체를 운송할 수 있는 높이(=압력)이고, 보통 m 단위로 표시한다.

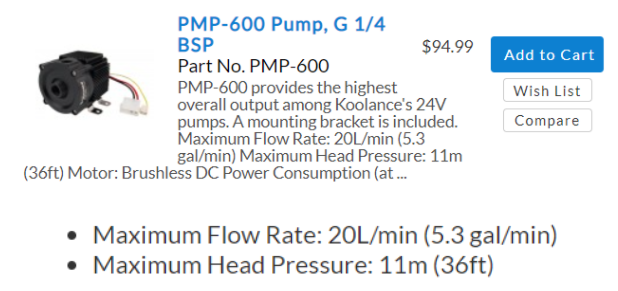

이 제품은 Koolance에서 펌프를 사용한 쿨링 시스템 디자인을 위해 구입한 제품입니다.

2021.06.12 - [정리, 공부해요/기계공학] - 펌프 압력 측정법 (수두압력 높이를 통한 & 압력계 사용)

펌프 압력 측정법 (수두압력 높이를 통한 & 압력계 사용)

이전 포스팅에서는 펌프의 압력 측정법에 대해 정리했었고,

이번 포스팅에서는 계속 사용하던 수두압력, 양정, 펌프가 들어올릴 수 있는 높이가 무엇인지 정리하려 합니다.



우선 수두를 얘기함에 있어, 손실값들은 제하고 얘기하겠습니다.

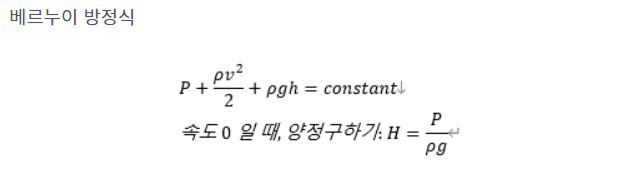

베르누이 방정식은 기본적으로 에너지보존을 전제가 필요한 식으로

압력/운동/위치에너지의 관계를 나타냅니다.



펌프의 스펙 기제에서 Maximum head Pressure로 11m가 기재되어 있습니다.

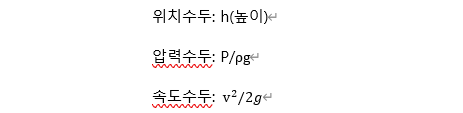

이는 위치수두를 표시한 것으로, 위치수두는 위의 펌프의 압력 측정법 포스팅에서도 말했듯

펌프가 얼마만큼의 물을 들어올릴 수 있는지를 나타내주는 값으로, 속도가 0으로 평형을 이루었을 때 계산됩니다.





 흡입양정 (Suction head)



시스템에서

탱크나 reservoir의 유체 높이 ~ 펌프 중간(흡입구)까지의 높이와 파이프라인을 설계해줄 때 고려해줄 값입니다.



이론상 흡입하려는 유체가 물이고, 펌프가 (회전속도/힘으로) 완벽한 진공을 만들 수 있다면 대기압 하에 압력차로 인해 10.33m까지 아래에 있는 물을 흡입해 올릴 수 있습니다.

하지만 대부분 완벽한 진공은 어렵기에 흡상능력은 6~8m 정도가 됩니다.



 토출양정 (Discharge head)



펌프가 최대로 올릴 수 있는 유체의 높이. 펌프의 성능을 나타냅니다. (보통 우리가 말하는 펌프가 낼 수 있는 압력)

토출(출입구) 측에 압력계를 설치해 측정합니다. (위에서 언급한 포스팅에서의 펌프의 압력 측정처럼)



실양정(Actual head) = 흡입양정 + 토출양정

전양정(Total head) = 실양정 + 손실양정



 손실양정



실양정에는 펌프 배관과 유체의 마찰, 와류, 배관모양, 포화증기압 등을 고려하지 않습니다. 손실양정은 실제 상황에 사용하기 위해 넣어주는 부분으로, 마찰손실과 포화증기압으로 인한 손실값이 포함됩니다.



마치며



다음포스팅에는 손실양정에 대해 조금 더 자세히 정리해보겠습니다.

(거리, 유속에 따른 마찰손실 & 곡관 등 파이프라인 형상의 변화로 인한 손실)
