튜브 속 유체 온도 측정 (열전대의 튜브/파이프 삽입)



- 튜브/파이프 속 유체의 온도 측정

- 'T' 피팅부 & 실리콘

- 폴리머/Flexible 튜브 & 원터치 피팅의 경우





 튜브/파이프 속 유체의 온도 측정



2021.05.12 - [정리, 공부/기계공학 & 시스템설계] - 열유동 열교환 수냉식 쿨링 실험을 위한 시스템 설계 - 우선완성

열유동 열교환 수냉식 쿨링 실험을 위한 시스템 설계 - 우선완성

기본적인 열전달 실험을 위한 셋업을 하는 과정에서

튜브/파이프 속 유체의 온도를,, 어떻게 측정해야 하나 조금 난감했습니다.



피팅부분에 열전대를 끼워서 채결하기에는,

열전대에 무리가 가던가 아니면 해당부분에서 누수가 발생하지 않을까 하는 걱정이 있었고,

그래서 연구실 선배의 도움으로 'T'자 피팅부를 사용키로 했습니다 :)





 'T자 피팅부 & 실리콘

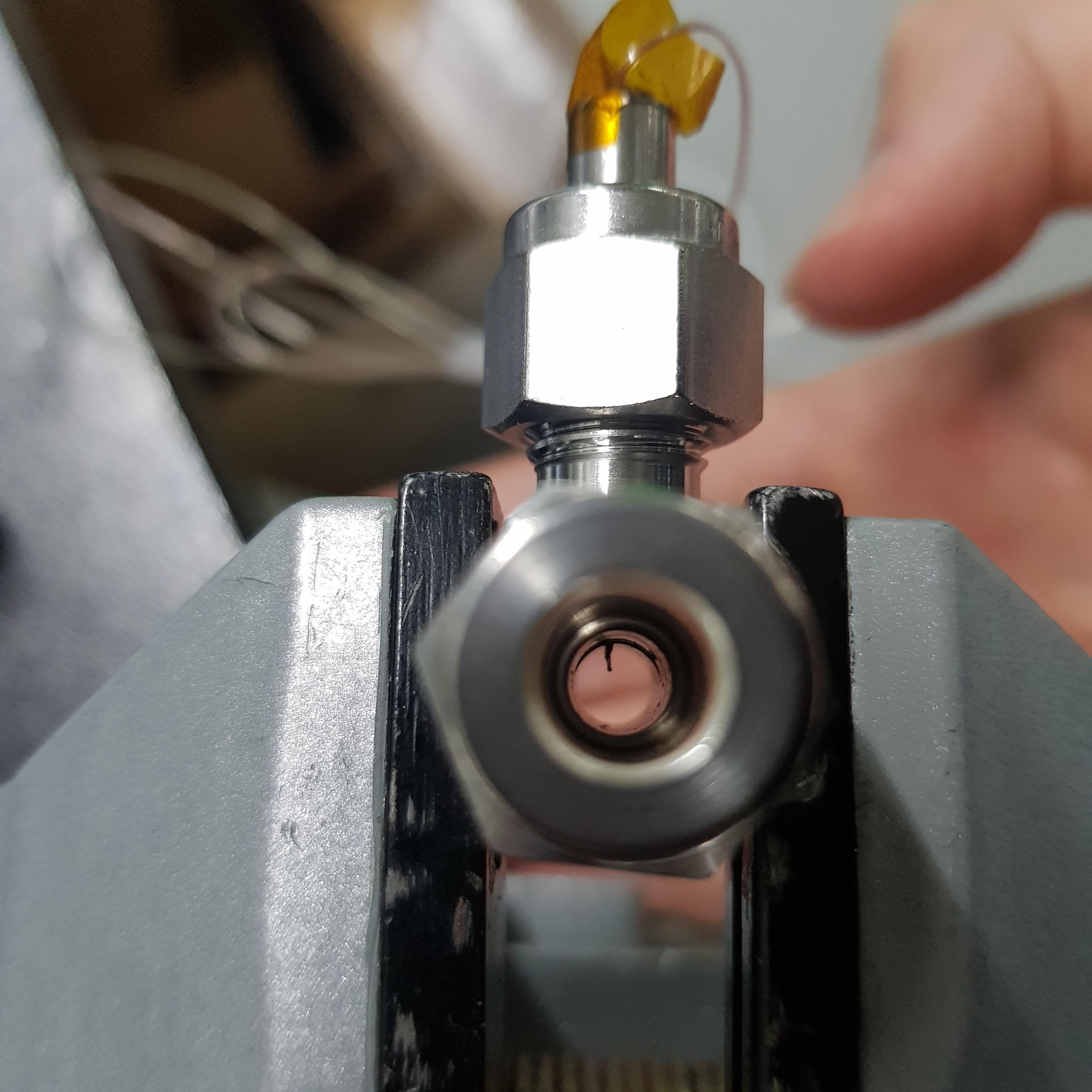

우선, 이런식으로 됩니다.

'T'자 피팅 연결부를 사용하며, 굽어지는 부분에 열전대를 삽입하여 관로의 중간에 위치할만큼 넣어주고 피팅해줍니다 :)

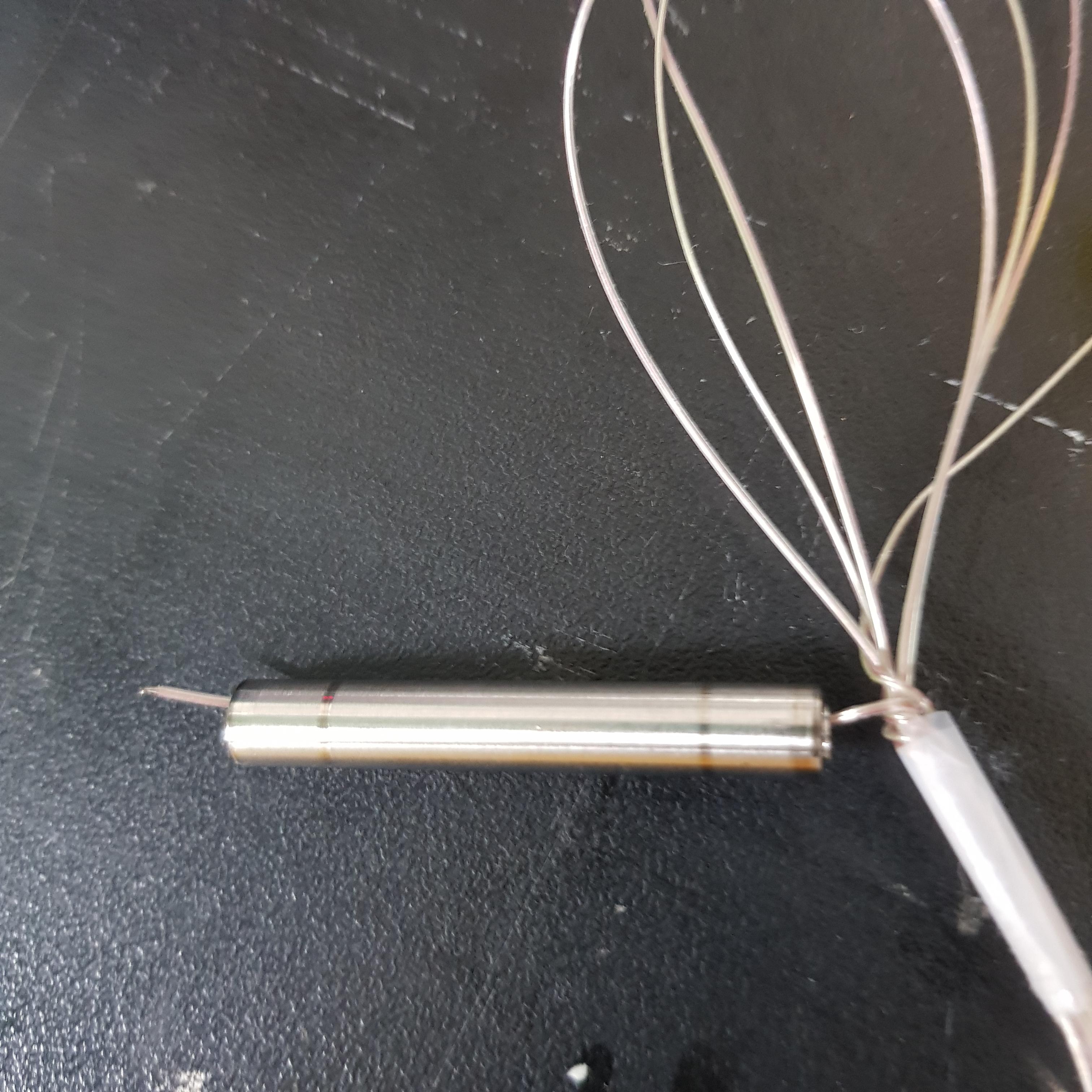

1. 적당한 길이만큼 파이프를 잘라줍니다

- 대충 저런 피팅부에 파이프가 15 mm 정도 들어가더군요. 그래서 저는 20 ~ 25 mm 정도로 잘랐습니다.



2. 실리콘을 채워줍니다.

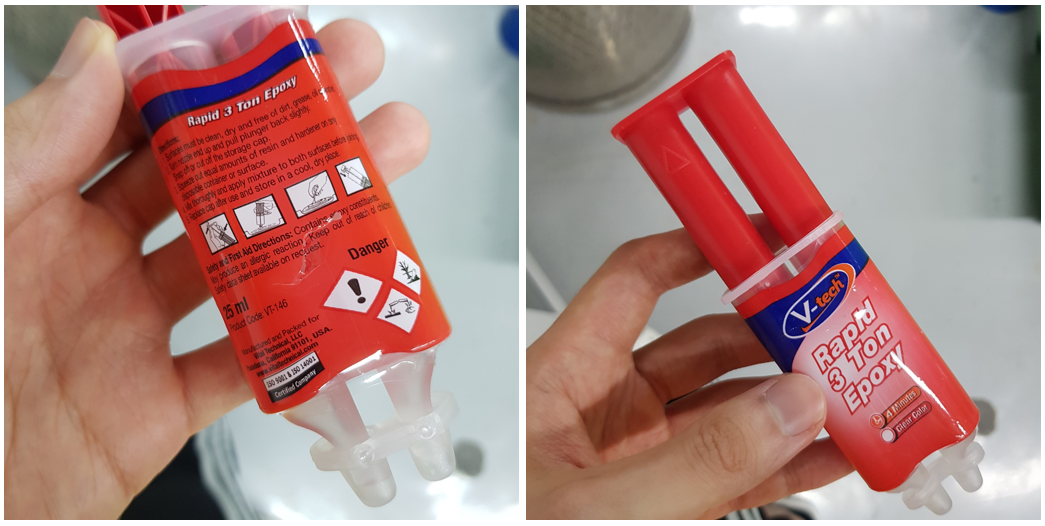

사용한 제품!

필요한 길이만큼 열전대가 나오개끔 위치시킨 후, 면봉을 사용해서 실리콘을 밀어넣어 파이프에 채워주었습니다 :)

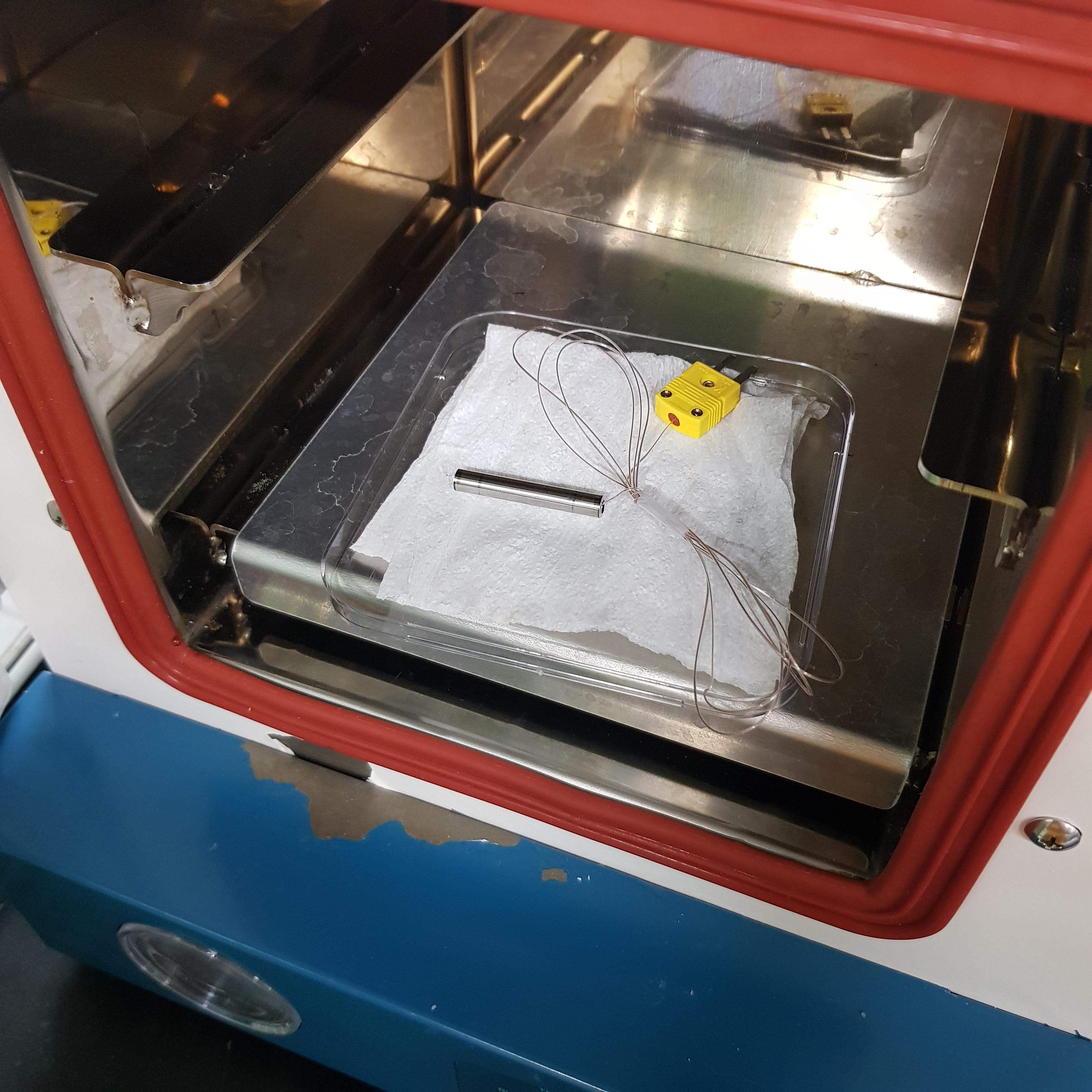

3. 오븐에 넣어 실리콘 굳히기

제품마다 굳히는 온도나 소요시간이 다를텐데,,

저는 대충 60도에 충분히 오래 놔두고 (잊어버리고 다음날 챙겼습니다 ㅎㅎ)







마치며

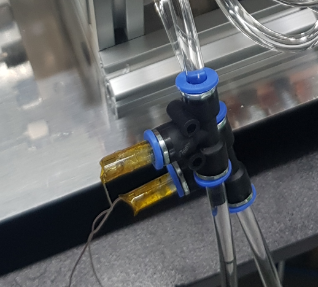

폴리머/Flexible 튜브도 같은 방법을 사용했습니다 :)



튜브를 적당한 길이로 자르고

열전대 위치 시키고

실리콘 채우고

굳히고

원터치 피팅 'T'연결부에 끼워 사용



다만, 다 좋은데

열전대 자체,, 열전대 금속과 피복 사이로 물이 아주 약간씩 새어나오더군요 ㅋㅋ...

(정말 소량이지만, 시스템을 몇시간씩 돌리면 열전대 커넥터부분에 물이 차서 데이터가 이상하게 읽히고 + 해당 열전대 금속이 녹슬기도 하네요 ...)



모세관현상? + 시스템을 2.7 LPM의 속도로 + 최대 1.1bar의 압력이 가능한 펌프로 돌려주고 있어서 그런거 같은데

이 부분은,, 그냥 열전대 커넥터부분에 휴지 대고 데이터 로킹만 잘되게 해주고 있습니다 :p
