Thermosyphon, heat pipe parameters, 실험 계산



- Thermosyphon 이란

- Thermosyphon parameters

- 실험 계산

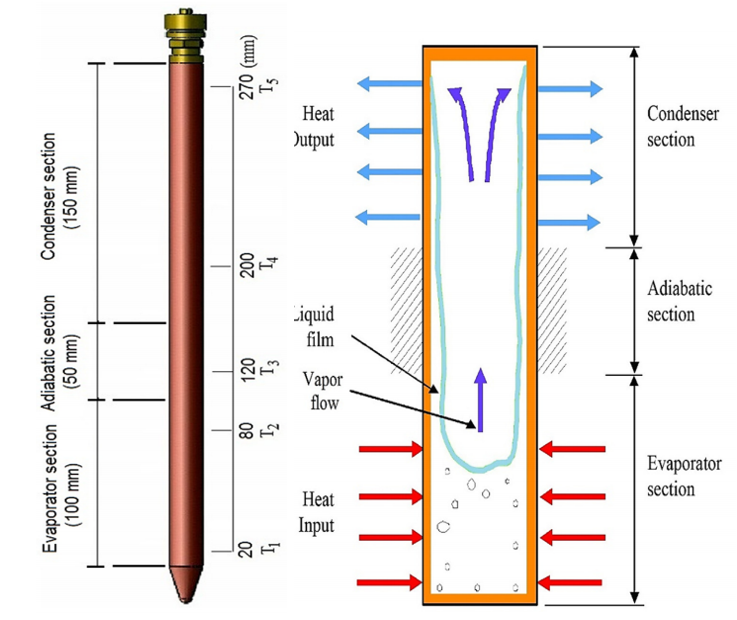

 Thermosyphon 이란



Thermosyphon은 heat pipe가 수직으로 되어있어서 wick이 필요 없는 열전달기라 보면됩니다. (수직이라 중력의 영향으로 액체 복귀 빨라 + 버블막 생기면 상승하며 비교적 잘 떨어지며 -> 열 교환 저조해지는 것을 방지)



 Thermosyphon parameters



• 작동유체(working fluid) & filling ratio(FR): 종류, 구성, 농도, 끓는점(시스템 목표 온도 보다 높은 온도에서 끓음으로써 열전달을 잘 해주어야 하지만, 너무 낮은 끓는점으로 dry out 되는 것은 피해야한다. + 용액 양 조절 필요)
• 파이프 물성(열전도도), 파이프 기울기(inclination angle), 형상(geometry)
• 작동조건(working condition): 유체 안정성(stability) 시스템 발열량(input heating power)

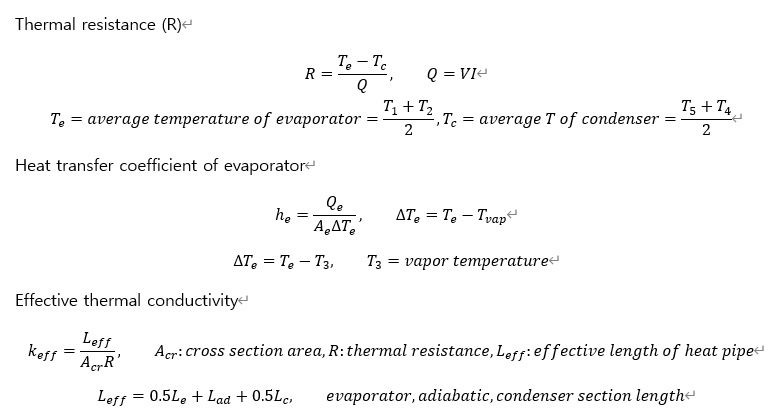

 실험 계산







마치며



원리, 특징 등은 heat pipe 포스팅을 참고하면 되겠습니다 :0
