열유동 열교환 실험을 위한 시스템 설계 - 준비
이번에 연구실에서 열유동, 열교환 데이터를 모으기 위해 시스템을 설계합니다.
시스템 구축 관련해서만 몇가지 이어서 포스팅을 해두려 합니다 :)
물건 구입
시스템 구성을 위한 필요한 항목

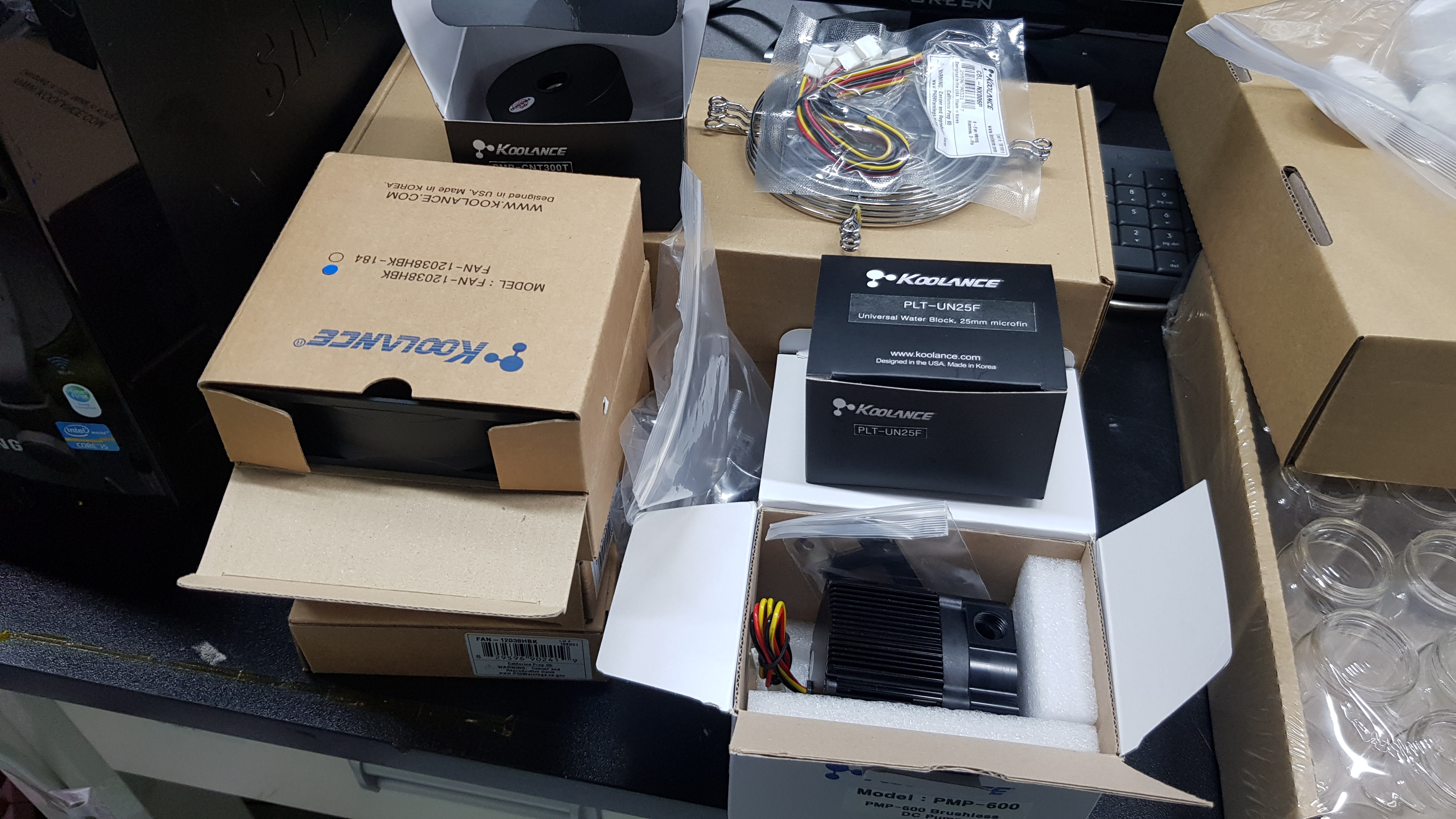

Pump / Rasorvior / Radiator (or Water-block) / Cold-block

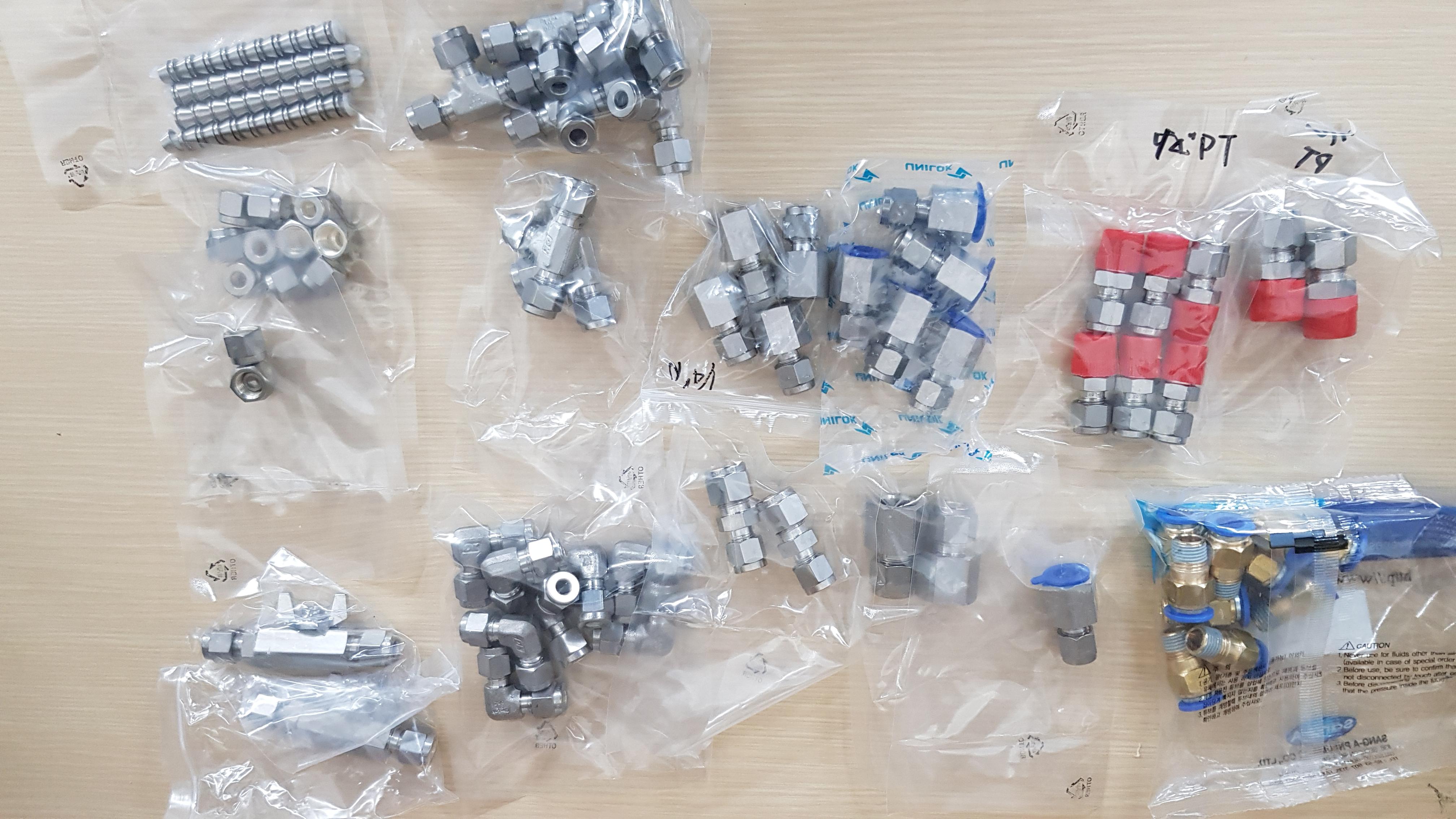

Sus파이프 라인 피팅을 위한 재료들

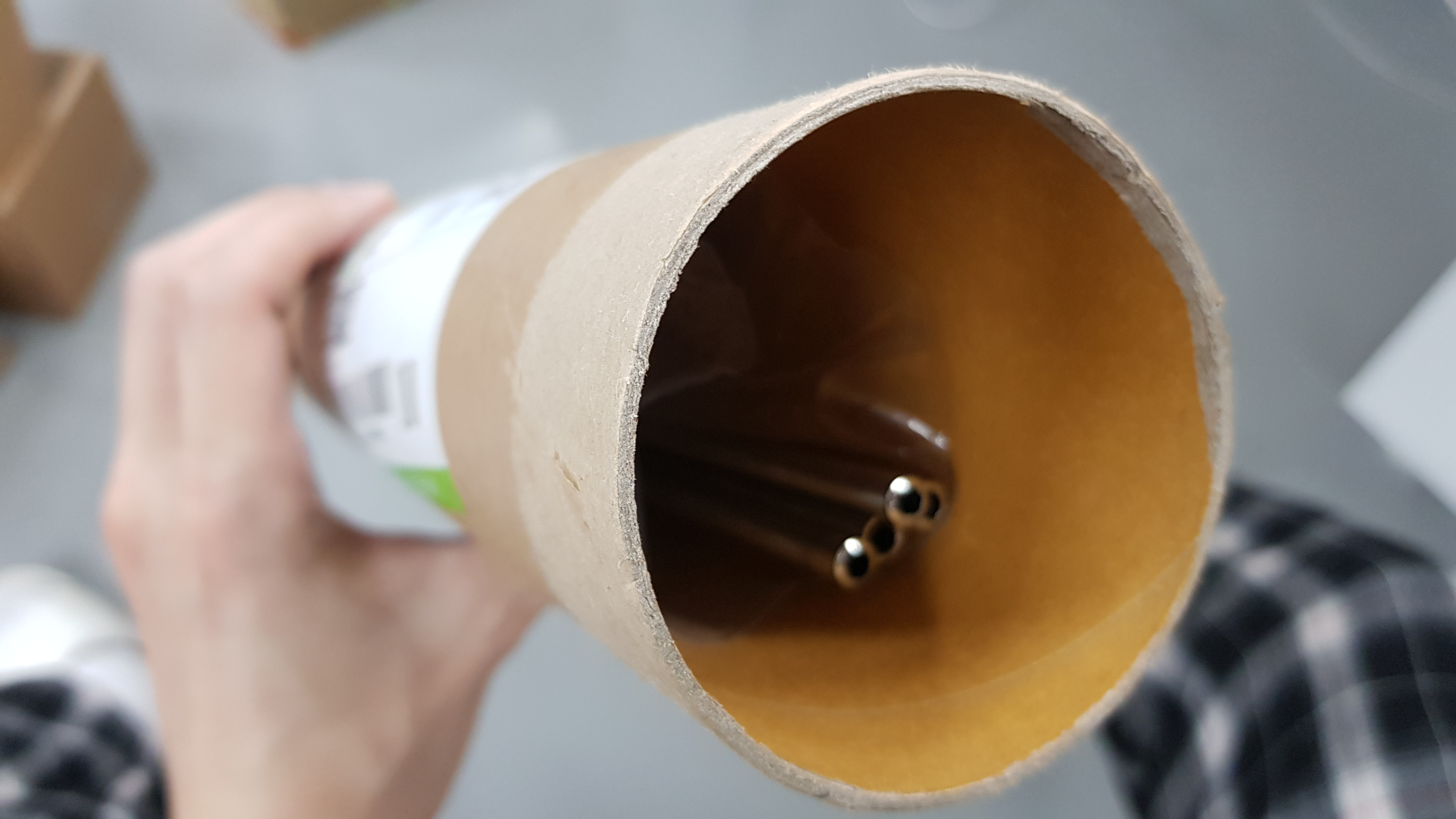

(PVC 폴리머 튜브는 이번에 사용할 냉각 용액에 맞지 않아, sus파이프 라인 구매)

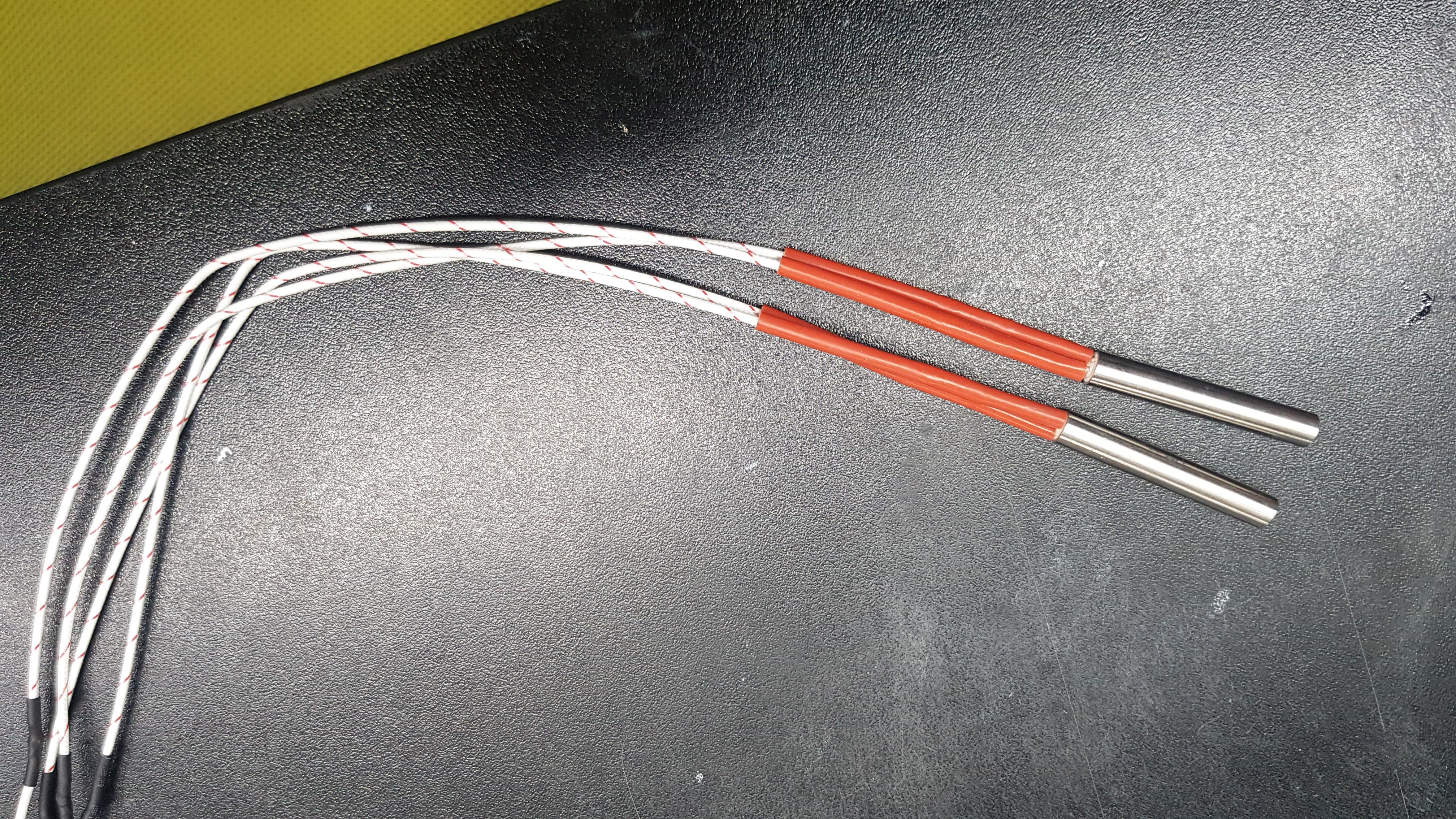

히터 (카트리지 히터)
히터가 들어갈 Heated-block (가공)
( Thermocouple/열전대가 들어가 온도를 측정해야 하기에 가공을 맡겼습니다. )
2021.02.28 - [정리, 공부해요/기계공학] - 카트리지 히터 선택(열량,전압)과 사용(구조,장착,주의사항)
카트리지 히터 선택(열량,전압)과 사용(구조,장착,주의사항)
소제목 - 카트리지 히터 - 카트리지 히터 선택 - 카트리지 히터 사용 카트리지 히터 원통형 히터, 줄 히팅 원리를 사용합니다. 2021/02/26 - [정리, 공부해요/기계공학] - 줄 히팅 (Joule heating) - 히터,
setoo0922.tistory.com
시스템, 파이프라인의 높이를 맞춰주기 위한 뼈대
처음에는 그냥 파이프라인을 꺽어주며 대충 바닥에 두고 하려 했으나,
조금이라도 수두 손실을 줄이고
조금이라도 스무스한 시스템을 만들기 위해.

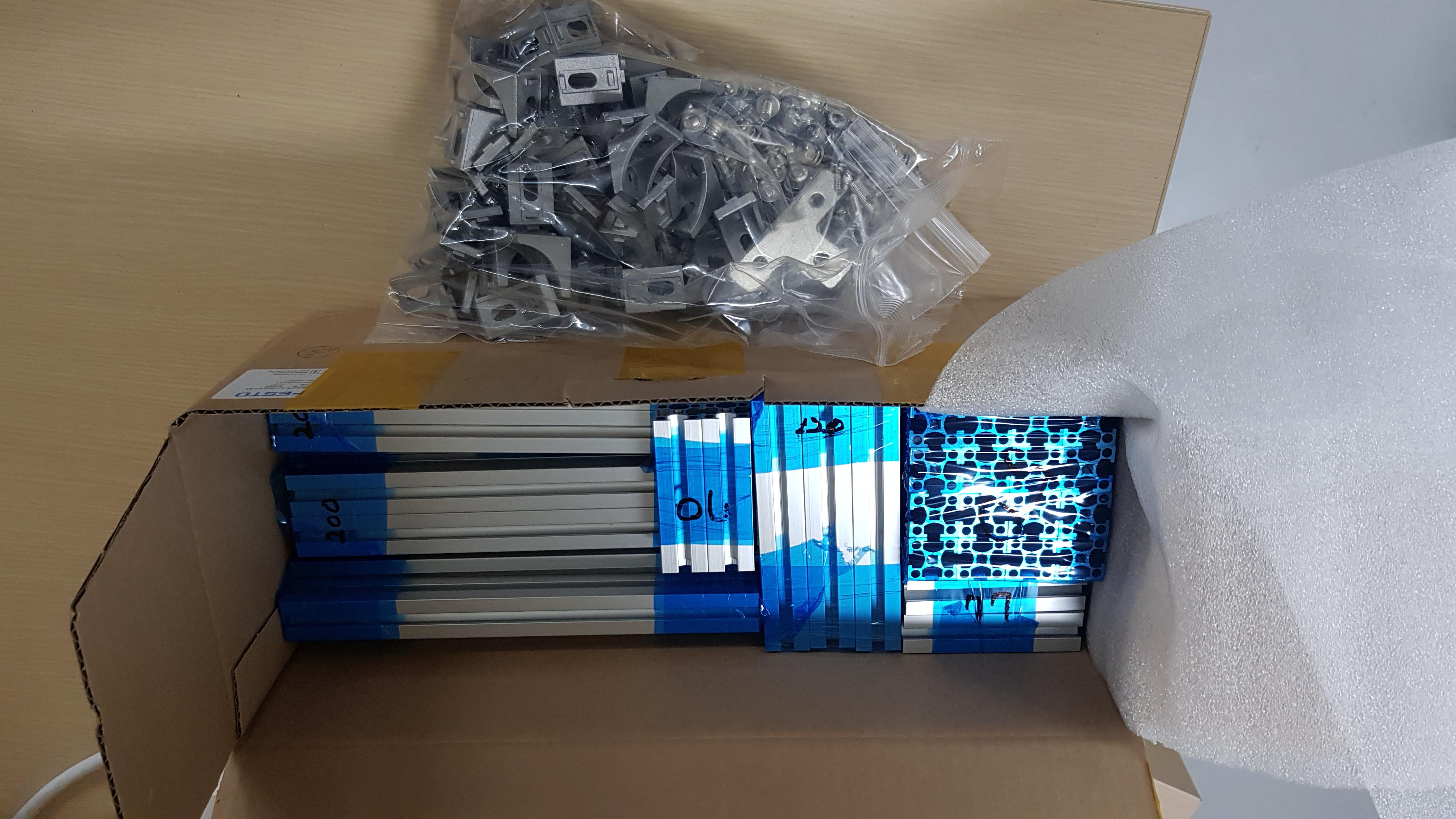

네이버에서 프로파일을 구입하고

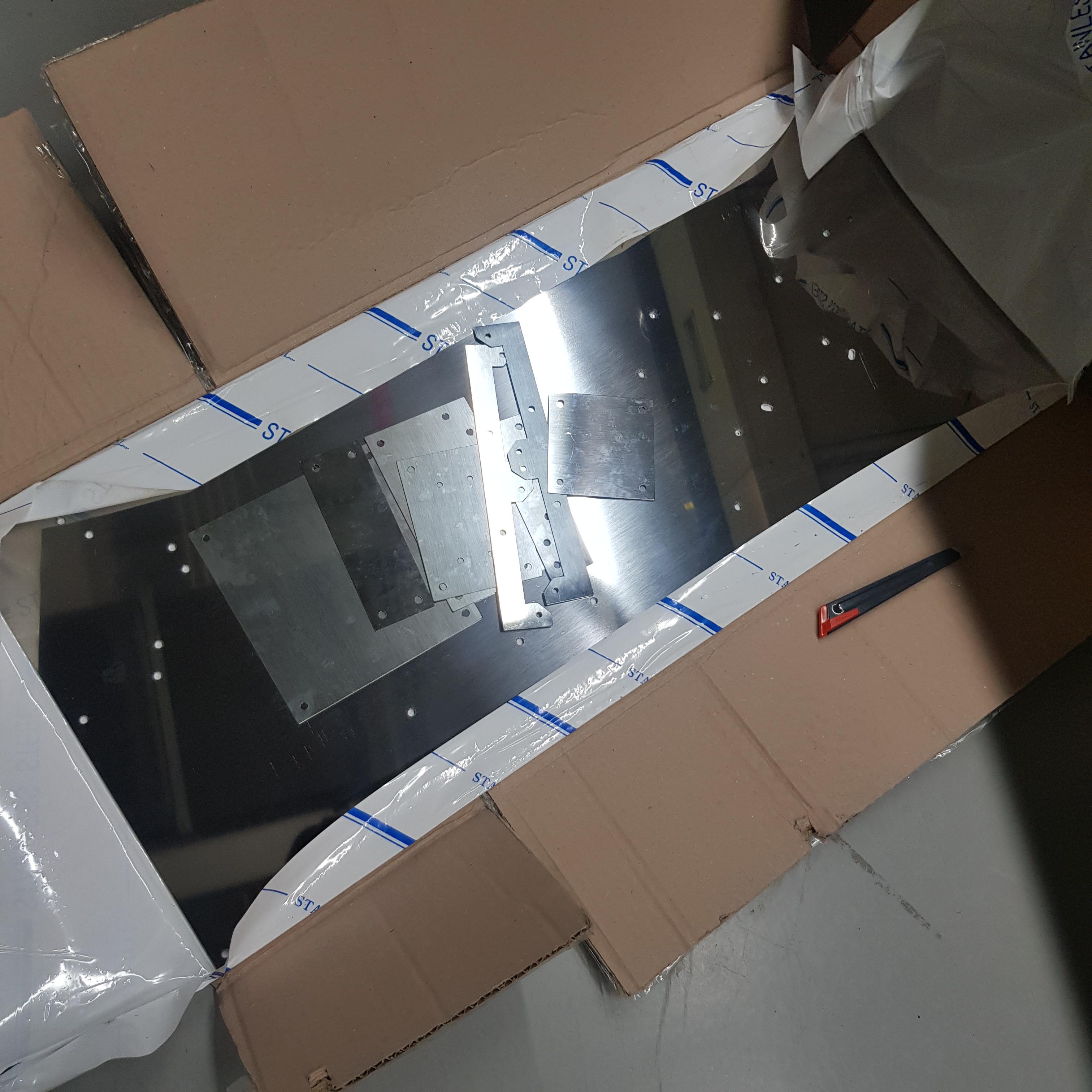

각각의 product가 올라갈 바닥을 위해 sus판을 가공 맡겼습니다.
센서들 유량계/차압계/열전대
2021.05.02 - [정리, 공부해요/전기, 전자, 통신] - 유량계의 간단한 원리와 종류, 선택
유량계의 간단한 원리와 종류, 선택
목차 - 유량계의 원리 - 유량계 종류 - 유량계 선택 유량계의 원리 유체의 흐름으로 터빈 휠이 회전하면, 마그네틱 홀 센서를 차단하고/값을 주게됩니다. 유속에 따라 휠의 속도가 결정되고, 그
setoo0922.tistory.com
2021.05.04 - [정리, 공부해요/전기, 전자, 통신] - 압력계/차압계 구입에 관해
압력계/차압계 구입에 관해
목차 - 압력계, 차압계 원리 - 차압계를 구입함에 있어 - 차압계를 사용함에 있어 압력계, 차압계 원리 탄성식(기계적) 압력계 수압부에 탄성체를 사용해서 측정, 측정하고자 하는 압력이 가해
setoo0922.tistory.com
마치며
시스템은 한차례 다 완성하고 실험도 돌려보긴 하였으나,
일부 문제를 발견하며 수정을 거치고 있스빈다.
이부분도 조금씩 포스팅 해볼까 합니다 :)
2021.05.10 - [정리, 공부해요/기계공학] - 열유동 열교환 수냉식 쿨링 실험을 위한 시스템 설계 - 준비2
열유동 열교환 수냉식 쿨링 실험을 위한 시스템 설계 - 준비2
목차 - 필요 구성품 구입 관련 - 메인 구성품 준비 & 연결 - 데이터 기록을 위한 선처리 - 프레임 준비 필요 구성품 구입 관련 2021.05.08 - [정리, 공부해요/기계공학] - 열유동 열교환 수냉식 쿨링
setoo0922.tistory.com
