바이알쿨링 + 진공
석사기간에 동결건조로 porosity구조를 만들고자,
연구실의 펀딩은 부족했기에 시스템 만들기에 도전했던 내용을 포스팅하려 합니다 :)
동결건조 ~ 천만원이었던 것으로 기억합니다 ;;;
회로, 코딩 관련내용은 이전포스팅을 참고해주시면 됩니다 :)
2020.09.22 - [정리, 공부/아두이노 & 회로구성] - 아두이노 우노보드, 사용 가능 in/output 최대 전력량 체크 + 고 전력 장치 제어 (Arduino uno)
아두이노 우노보드, 사용 가능 in/output 최대 전력량 체크 + 고 전력 장치 제어 (Arduino uno)
- 전력량 - 아두이노 핀마다 사용 가능한 전류/전력량 - 아두이노 input 전원 전력 - 아두이노로 5V, 20mA 이상의 제품 컨트롤 전력량 몇몇 고 전력 외부장치를 구동하기 위해 어느정도의 회로는 구
setoo0922.tistory.com
2020.09.28 - [정리, 공부/아두이노 & 회로구성] - 아두이노, 외부전원, Barrel jack, 전선 처리/활용
아두이노, 외부전원, Barrel jack, 전선 처리/활용
- 아두이노에서 외부전원 사용 - 12V 10A 어댑터 전선 처리 - 5V 1A 어댑터 전선 처리 아두이노에서 외부전원 사용 2020/09/14 - [정리, 공부해요/아두이노] - 릴레이 모듈, 아두이노에 외부 전원(12V)이
setoo0922.tistory.com
2020.10.10 - [정리, 공부/아두이노 & 회로구성] - Thermistor(써미스터) 여러개 아두이노 우노에 연결하여 LCD에 띠우기
Thermistor(써미스터) 여러개 아두이노 우노에 연결하여 LCD에 띠우기
- 써미스터란, 써미스터 하나 연결 - 써미스터 여러개 아두이노 연결 - 써미스터 여러개 값 LCD display에 나타내기 써미스터란, 써미스터 하나 연결 써미스터에 대한 간단한 원리에 대한 포스팅입
setoo0922.tistory.com
2020.10.12 - [정리, 공부/아두이노 & 회로구성] - Thermistor(써미스터) 아두이노 우노로 읽고, PLX DAQ 써서 엑셀에 실시간 기록/저장
Thermistor(써미스터) 아두이노 우노로 읽고, PLX DAQ 써서 엑셀에 실시간 기록/저장
- Thermistor - Thermistor, 얻은 전압에서 온도값 계산 - Multi Thermocouple - Arduino Uno - display on LCD - Thermistor로 읽은 값 실시간으로 Excel에 저장 Thermistor Thermistor 2020/09/10 - [정리, 공..
setoo0922.tistory.com
2020.10.16 - [정리, 공부/아두이노 & 회로구성] - 아두이노 우노 펜 PWM 제어, 속도 제어 - heat sink, fan
아두이노 우노 펜 PWM 제어, 속도 제어 - heat sink, fan
- PWM & 라이브러리 활용 - Fan pin 연결 (Vin, Gnd, PWM) - 코드 PWM & 라이브러리 활용 이번 포스팅에서는 Fan의 연결과 Fan의 PWM 제어에 대해 포스팅하고 PWM에 대해서와 라이브러리 활용에 관해서는 이전
setoo0922.tistory.com

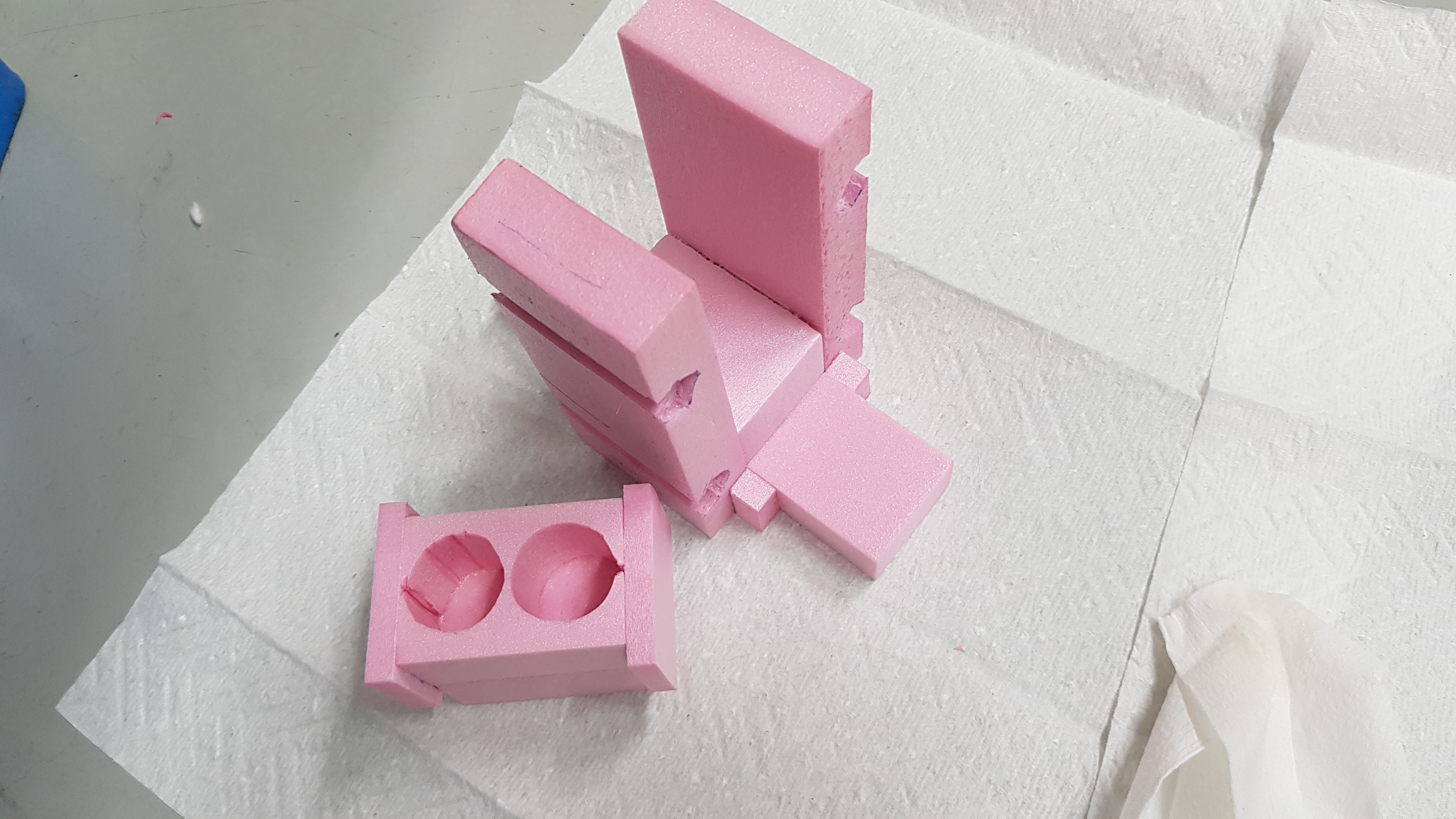

핑크보드 팰티어 팬, 나머지 하드 제작

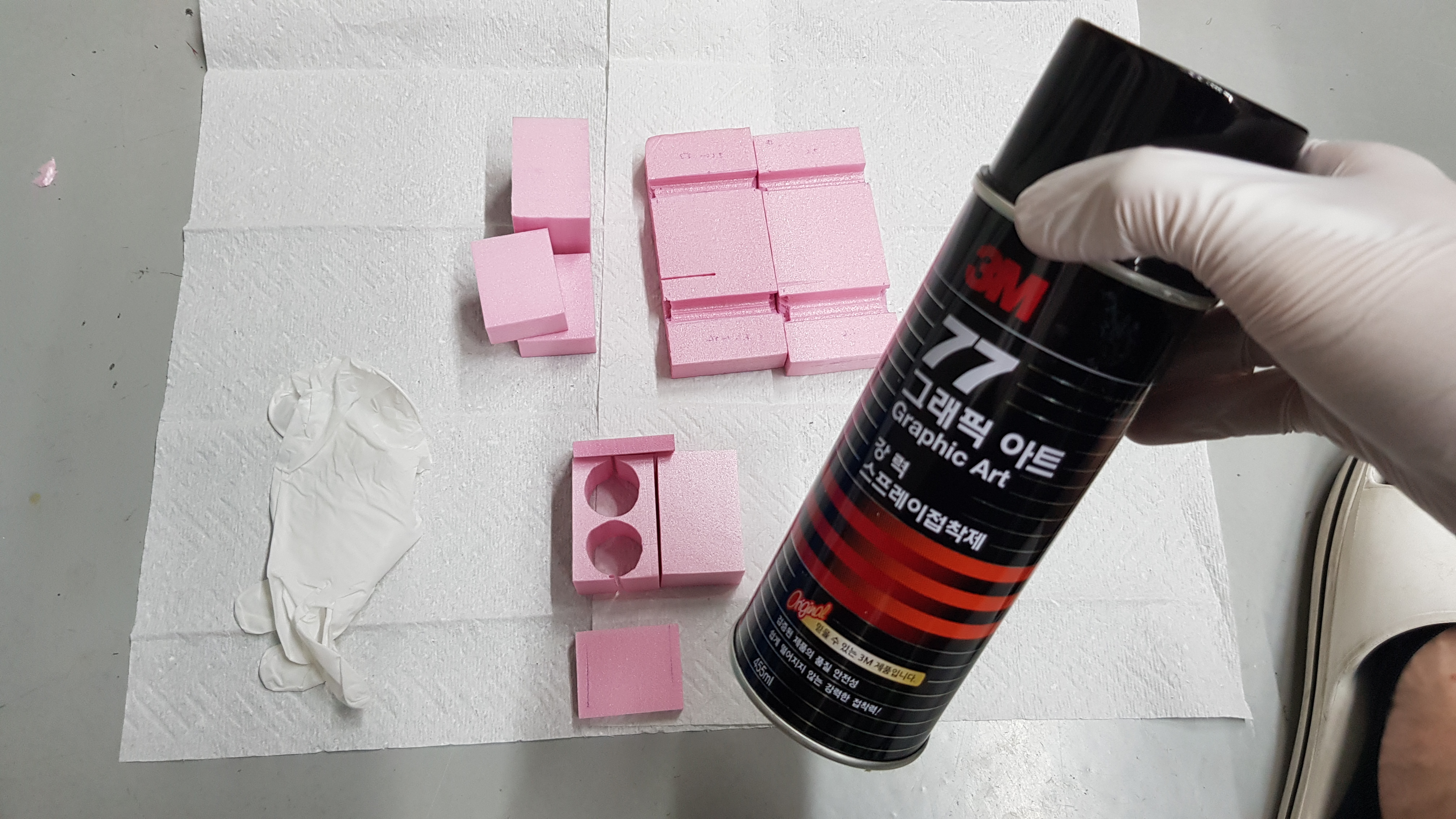

핑크보드, 스티로폼 접착제로는 '그래픽 아트'라는 스프레이를 사용했습니다 :0
일부를 녹이면서 접착시켜준다고 들었습니다 :) 잘 붙어요 :p
바이알 틀의 바이알이 들어가는 바닥부에 Thermistor가 위치하도록 놓고 TIM 발라주기

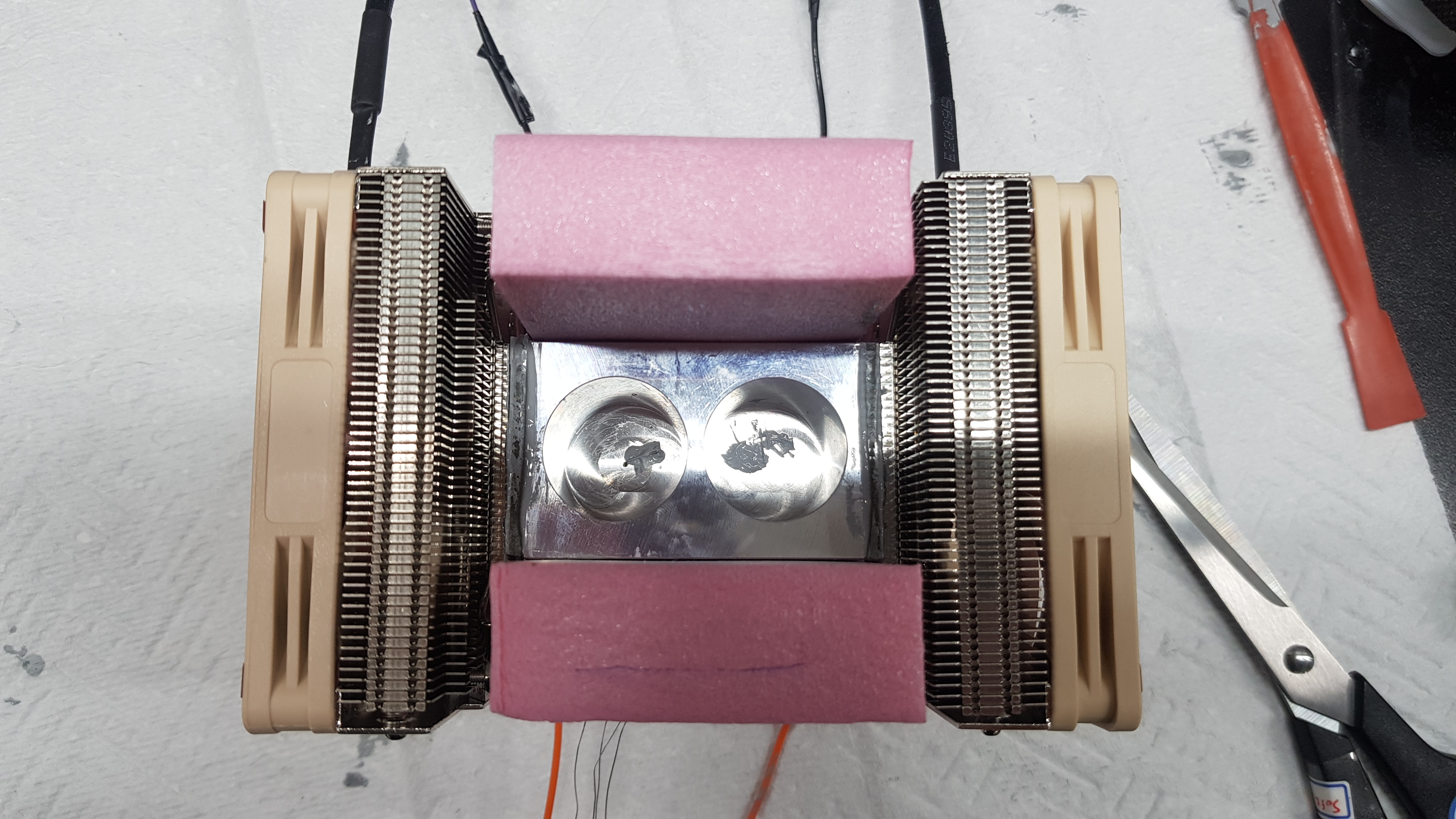

(알루미늄)바이알 틀을 핑크보드에 얹고

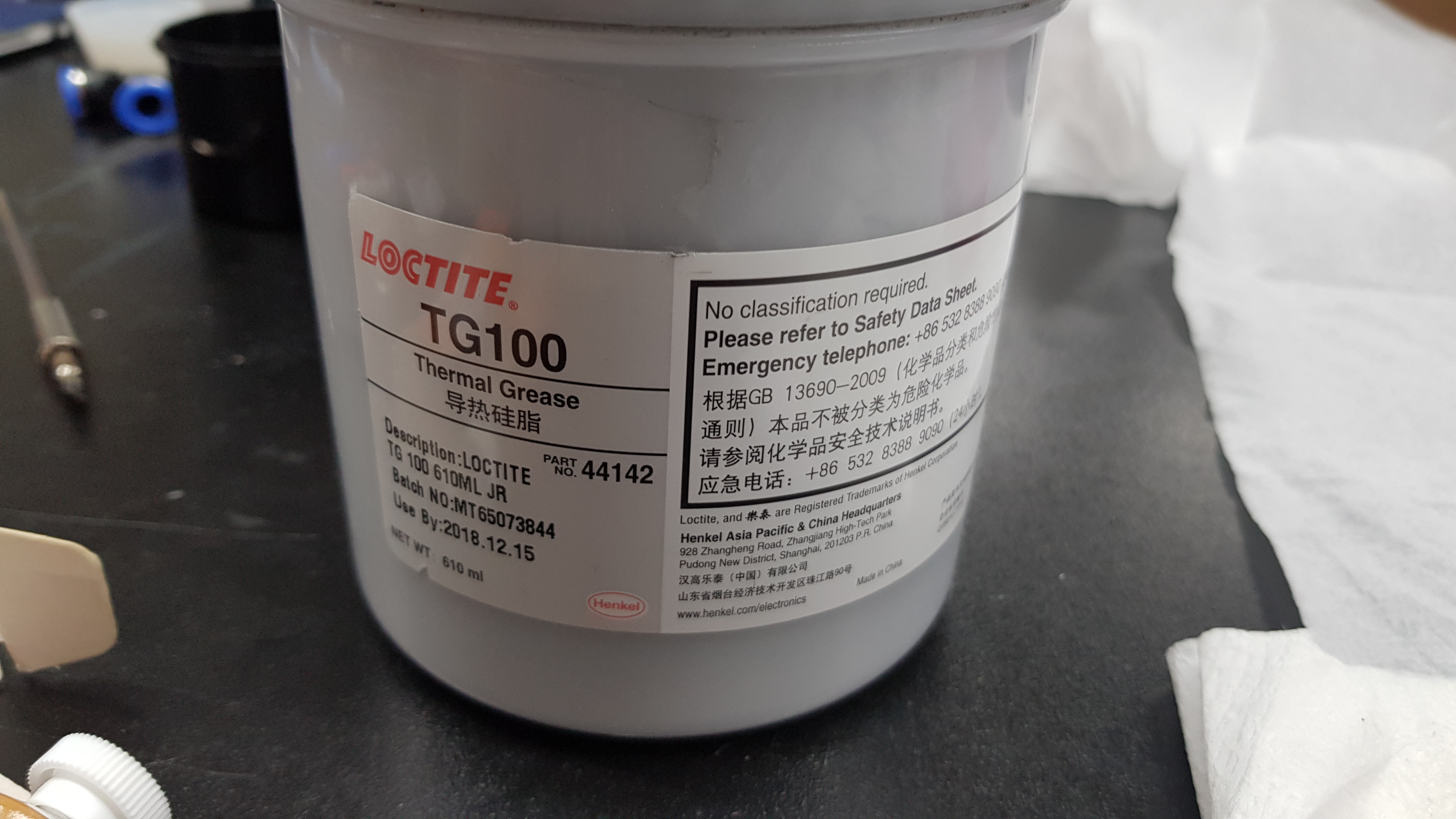

펠티어(열전소자)가 위치할 양면에 TIM(Thermal interface material) 발라주고
TIM위에 Thermistor를 위치시켜 팰티어의 쿨링되는 부분의 온도 확인

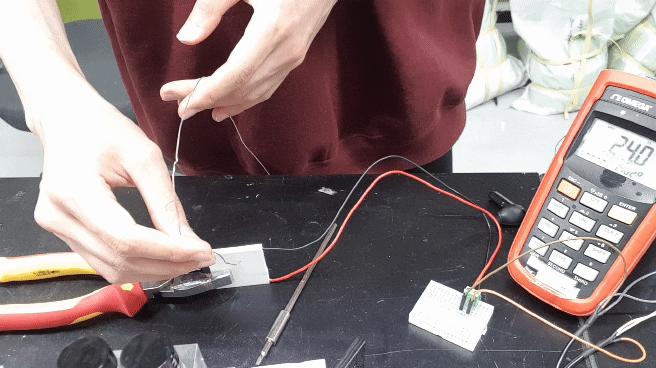

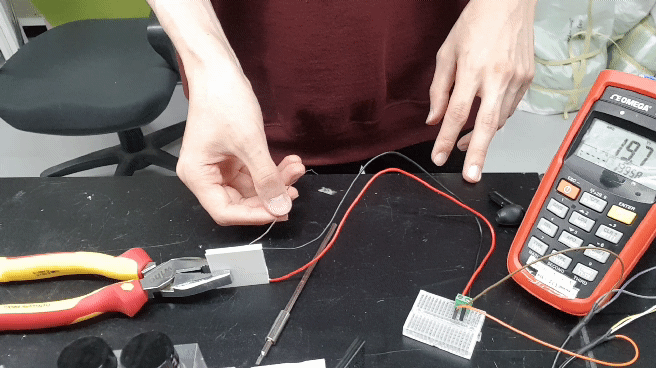

*** 펠티어를 얹기전에 쿨링/히팅부분 확인 (TEC제품이라 해야할까? 해당 제품들은 +빨 -검에 연결했을 시, 이름 프린팅 되어있는 부분이 쿨링파트! 였던걸로 기억합니다 :D)
TIM 위에 팰티어 얹고
팰티어 히팅되는 부분에 TIM 발라주고
TIM위에 Thermistor를 위치시켜 팰티어의 히팅되는 부분의 온도 확인

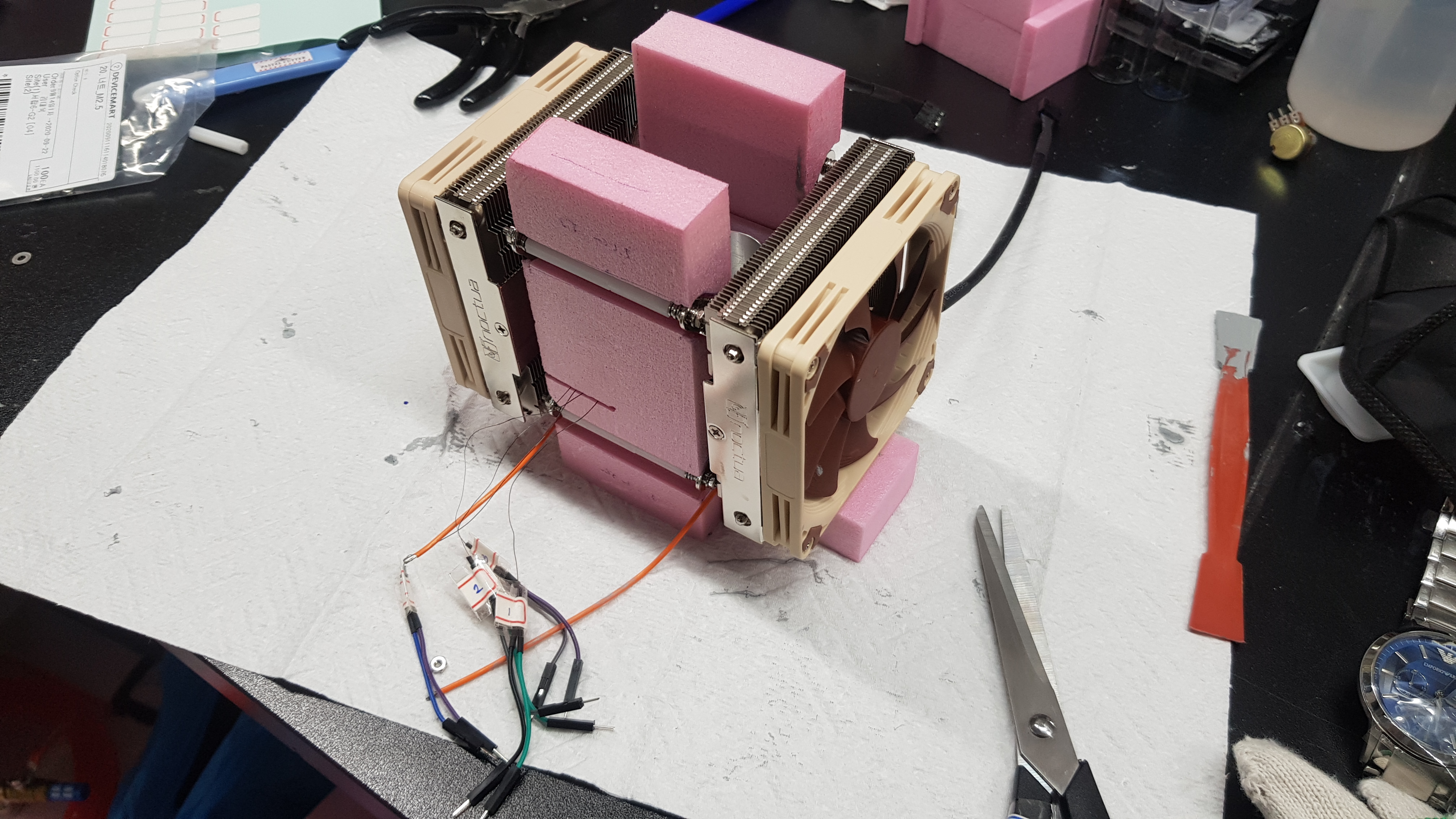

그 위에 각각 Fan을 하나씩 얹고
두 Fan을 잇는 볼팅으로 압을 가해주어 최대한 열저항을 줄여준다.
(열저항을 줄여준다 = 스프링와셔 등을 사용한 볼팅 + TIM)
/// 삐져나오는 TIM이 많으니,, 닦아주고

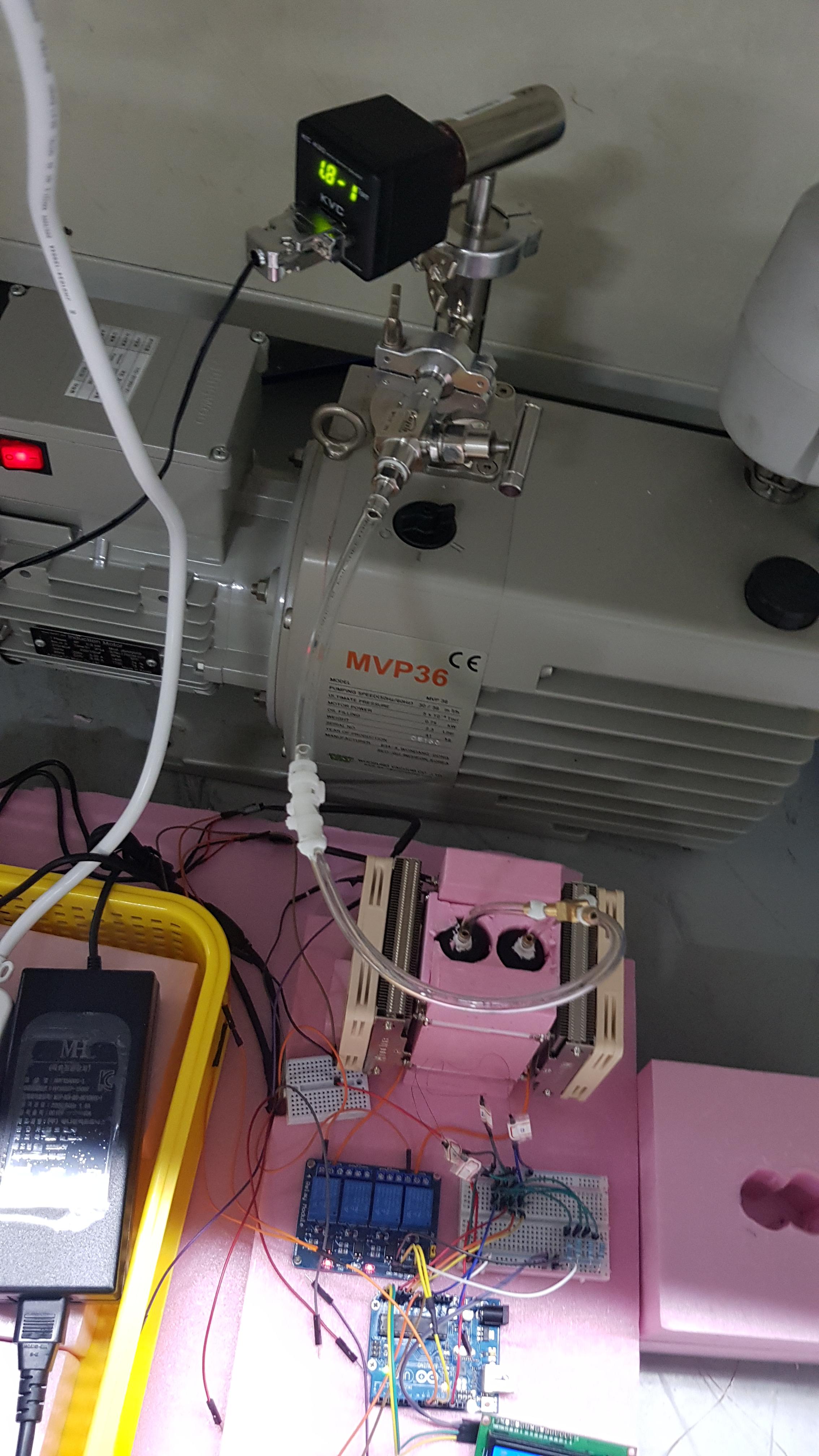

진공에 가까운 상태
니플(Y자 니플 + 나사부있는 니플 사용)
실리콘 진공 튜브
진공 paste: 토르실
진공펌프
+ 바이알엔 태프론 테잎을 감았습니다.
사용해서 ~ 0.18Torr 만큼의 진공상태 조정
아쉬운 부분
작은 팬으론 부족했던 냉각
펠티어의 소모전력이 크면 무조건 쿨링이 잘 될거라 생각한 오판 --> 소모전력이 크면 쿨링이 빠르게 되지만, 그만큼 발열이 크기에 발열을 잡아줄 수 있는 시스템이 필요하다 --> 발열만 오지게 많이 되어 제대로된 쿨링이 오.히.려. 되지 않았다고 생각한다.
쿨링되는 바이알 + 바이알 틀(알루미늄)의 단열 부족
진공게이저에는 0.18 torr이지만 바이알에서의 압은 더 높을 것이다. --> 진공펌프 - 니플(아래에 바이알 연결) - 진공게이저 순으로 진공값을 측정했다면 조금 더 정확하지 않았을까 하는 아쉬움
회로와 어댑터 아래에 높이를 맞추고자? 핑크보드를 깔아두었는데, 화재위험성..? :(

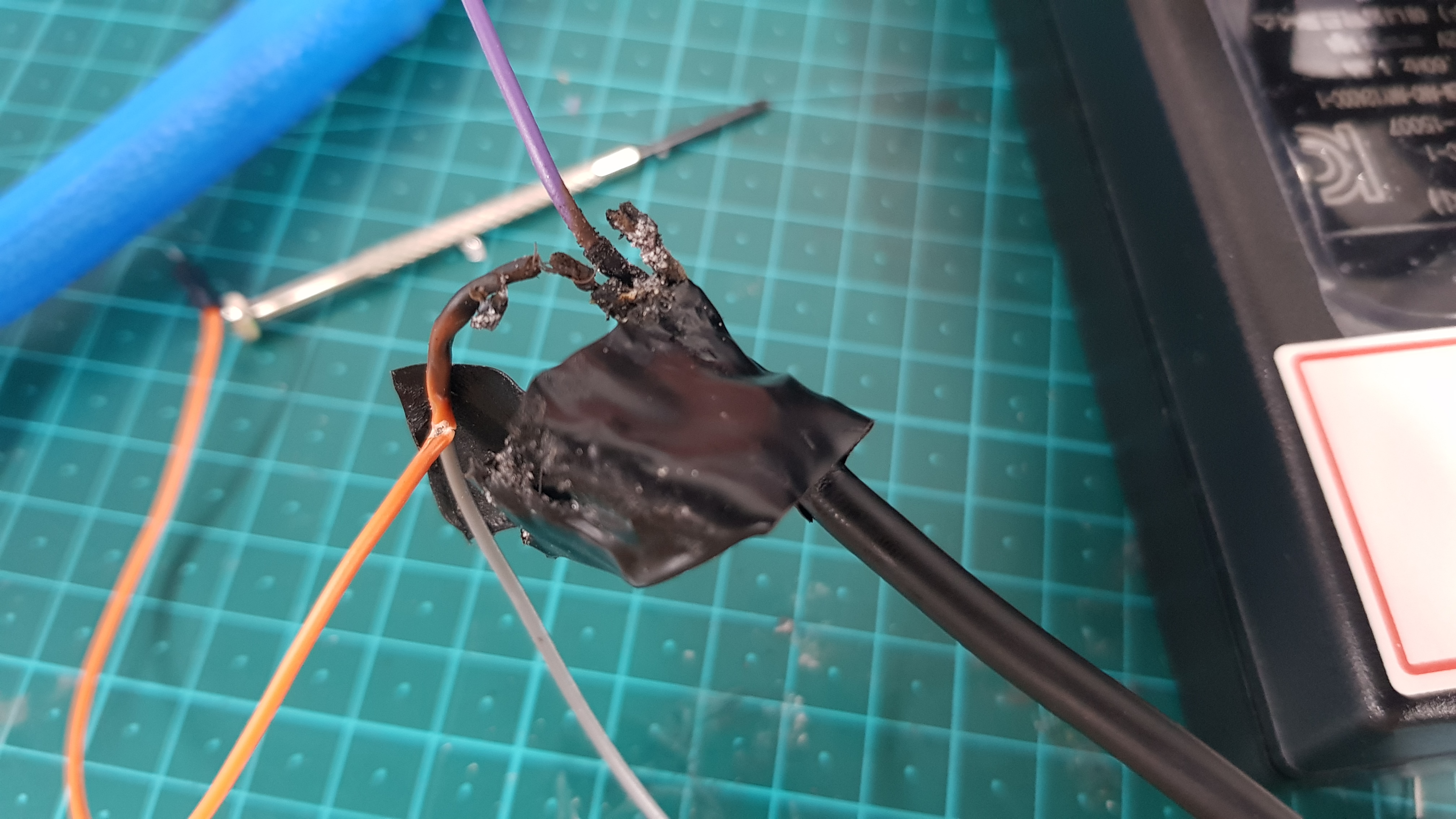

(실제로 펠티어와 연결된 선을 얇은 것을 사용하여, 어느샌가 못 버티고 끊어져있었습니다 ㅎㅎ..)
2021.02.24 - [정리, 공부/전기, 전자, 통신] - 선 굵기별 버틸 수 있는 전류량 (전력량)
선 굵기별 버틸 수 있는 전류량 (전력량)
소비전류가 높은 기기 사용, 소비전류가 높은 기기를 사용할 때는 굵은 전선이 필요합니다. 아두이노 같이 수십 mA를 다루는 경우는 얇은 전선으로도 충분하지만 (그래서 보통 아두이노 세트에
setoo0922.tistory.com
--> 결국 목표 온도까지 내려가지 못하여 시스템 개선 (water block w chiller 사용)
